SnailPlus ist eine äußerst benutzerfreundliche Software, die eine interaktive Modellbenutzeroberfläche bietet. In dem Modellbereich können wir alle Phasen erstellen und alle Projektparameter (externe Lasten, Bodennagelabschnitte, Spritzbetonabschnitte usw.) grafisch definieren. Alle Elemente im Modellbereich (Bohrung, Bodennägel, Verkleidung) können zugegriffen werden und ihre Eigenschaften können über benutzerfreundliche Dialogfelder definiert werden.

BERICHTE IN PDF UND MS WORD EXPORTIEREN Die Berichte von SnailPlus können Tabellen und Diagramme mit allen untersuchten Modelleigenschaften und berechneten Ergebnissen enthalten. Wir können auch wählen, alle Strukturberechnungsgleichungen und das Berechnungsverfahren in den Bericht aufzunehmen. Die Berichte von SnailPlus können vorab angezeigt, im PDF-Format exportiert oder im Word-Format exportiert werden, damit sie vom Benutzer weiter bearbeitet werden können. Designabschnitte für den Bericht auswählen Bauabschnitte für den Bericht auswählen Berichtsdiagramme anpassen Berichtslayout definieren Berichtsabschnitte definieren Möglichkeit, Gleichungen und Berechnungen der Bauabschnitte im Bericht aufzunehmen Berichtsvorschau Berichte im PDF- und Word-Format exportieren

Die Bodentypen, Bodeneigenschaften und Stratigraphien können in SnailPlus durch benutzerfreundliche Dialogfelder einfach definiert werden. In SnailPlus können wir eine unbegrenzte Liste von Böden erstellen und schnell alle Bodeneigenschaften definieren. Die Software bietet mehrere Schätzwerkzeuge (SPT-Schätzer und teilweise Schätzwerkzeuge für jede Eigenschaft mit wissenschaftlichen Methoden und Gleichungen). In SnailPlus können wir direkt SPT-Aufzeichnungen und CPT-Protokolle hinzufügen, die vom Software zur Schätzung verschiedener Bodeneigenschaften verwendet werden können. Liste der Bodentypen definieren Liste der Stratigraphien definieren (Bohrungen) Werkzeuge zur Schätzung der Bodeneigenschaften SPT-Aufzeichnungen CPT-Protokolle

Der Modell Wizard von SnailPlus kann verwendet werden, um jede geneigte Oberfläche mit allen Bauphasen, Aushubarbeiten und der Installation von Bodennägeln und Verkleidungen in wenigen Minuten zu erstellen. Wir können die Registerkarten des Assistenten verwenden, um alle Projektparameter festzulegen (Parameter für die geneigte Oberfläche, Bodennägel - Kopfplatten und Schussbeton-Strukturabschnitte, Optionsstufen und Designstandards). Der Assistent erstellt das Modell automatisch und spart uns viel Zeit und Mühe bei der ersten Erstellung.

HelixPile hat viele internationale Designcodes und -standards für das Design und die Analyse (strukturell und geotechnisch) von Schraubpfählen implementiert. In HelixPile können wir ein Dienst- oder Faktordesign mit der Verwendung von US- und europäischen Standards durchführen. Wir können leicht zwischen mehreren US-, europäischen, australischen und chinesischen strukturellen Codes wählen. ACI 318-11 (Bewehrte Betonbauteile) ASD 1989 (Zulässige Spannungskonstruktion - Stahlbauteile) AASHTO LRFD 13. Ausgabe (Stahlbauteile) AISC 360 und 360-Zulässig (2010 und 2016) EUROCODE 2, 7 und 8 Spezifikationen AASHTO LRFD Lastkombinationen Europäische Codes (DIN, BS, XP94, DM, DA) Australische Standards (AS 3600, AS/NZS 4100) Chinesische Standards (CN)

HelixPile kann sowohl Einzelschraubpfähle als auch Pfahlgruppen mit mehreren Pfählen entwerfen (das zusätzliche optionale Modul Pfahlgruppen ist erforderlich). Die Software kann auch Pfahlflöße entwerfen, wobei der kombinierte Effekt des Bodens unter dem Floß berücksichtigt wird (zusätzliches Modul zu unserer Pfahlgruppenoption). Einzelschraubpfähle Rechteckige Pfahlkappen Dreieckige Pfahlkappen Runde Pfahlkappen Sechseckige Pfahlkappen Achteckige Pfahlkappen Benutzerdefinierte Umfangspfahlkappen Pfahlflöße

HelixPile kann sowohl vertikale als auch laterale Designs von Schraubpfählen durchführen. Die Schraubpfähle in HelixPile können jede typische Form haben (Rohre, quadratische Voll- und Hohlprofile). In jedem Pfahl können wir eine unbegrenzte Anzahl von Helixkonfigurationen definieren und zuweisen. Die Pfähle können vergroutet werden. Schließlich können wir eine externe Ummantelung am Pfahlkopf verwenden, um die laterale Kapazität des Pfahls zu erhöhen. Stahlrohre Quadratische Vollstahlprofile Quadratische Hohlstahlprofile Unbegrenzte Helixkonfigurationen pro Pfahl Vergroutete Pfähle Verwendung einer externen Stahlummantelung

HelixPile kann sowohl vertikale als auch laterale Pfahlanalysen durchführen. HelixPile verwendet sowohl die Einzelplatten- als auch die Zylindermethode und berichtet über die kritischsten Ergebnisse. Die allgemeinen und die Helicap-Gleichungen können ausgewählt werden. Für das vertikale Pfahldesign können wir entweder die Vesic- oder die Meyerhoff-Hansen-Methode verwenden. HelixPile berechnet und prüft das Installationsdrehmoment des Schraubpfahls. Für die laterale Pfahlanalyse kann HelixPile entweder die definierte Last am Pfahlkopf verwenden und die entwickelten Moment-, Scher- und Pfahlverschiebungsdiagramme berechnen, oder es kann eine Pushover-Analyse durchführen, bei der die erforderliche seitliche Last berechnet und präsentiert wird, um eine spezifizierte Pfahlkopfverschiebung zu erreichen. HelixPile kann auch eine Setzungsanalyse durchführen. In der Software können wir eines der implementierten Pfahlakzeptanzkriterien auswählen oder unser eigenes definieren.

HelixPile ist eine äußerst benutzerfreundliche Software, die eine interaktive Modellschnittstelle bietet. Im Modellbereich können wir verschiedene Belastungsstadien erstellen und alle Projektparameter (externe Lasten auf dem Pfahlkopf, Pfahlabteilungseigenschaften usw.) grafisch definieren. Alle Elemente im Modellbereich (Bohrung, Pfahl, externe Lasten) können zugegriffen und deren Eigenschaften durch benutzerfreundliche Dialoge definiert werden.

HelixPile kann umfangreiche Berichte für alle geprüften Designabschnitte (Pfähle) und Belastungsstadien erstellen. Die Berichte in HelixPile sind vollständig anpassbar - der Endbenutzer kann immer alle Berichtsabschnitte auswählen, die im endgültigen Bericht enthalten sein sollen. Die Berichte von HelixPile können Tabellen und Grafiken mit allen geprüften Modelleigenschaften und berechneten Ergebnissen enthalten. Wir können auch wählen, alle strukturellen Designgleichungen und Berechnungsverfahren in den Bericht aufzunehmen. Die HelixPile-Berichte können vorschauend betrachtet, als PDF oder im Word-Format exportiert werden, sodass sie vom Benutzer weiter bearbeitet werden können. Wählen Sie die zu berichtenden Designabschnitte aus Wählen Sie die zu berichtenden Bauphasen aus Passen Sie die Berichtsgrafiken an Definieren Sie das Layout des Berichts Definieren Sie die Berichtsabschnitte Möglichkeit, Gleichungen und Berechnungen der Phasen zu berichten Berichtsvorschau Berichte in PDF- und Word-Formaten exportieren

Der Modell-Assistent von HelixPile kann verwendet werden, um jedes Tiefgründungsmodell in Minuten zu erstellen. Wir können die Registerkarten des Assistenten verwenden, um alle Projektparameter (Analyseeinstellungen, Pfahltyp und strukturelle Abschnitt, externe Lasten und Designstandards) zu definieren. Der Assistent erstellt das Modell automatisch, was uns viel Zeit und Mühe für die anfängliche Erstellung erspart. HelixPile verfügt über ein automatisches Längenoptimierungswerkzeug. Die Software kann einen definierten Schritt verwenden, um die Pfahltiefe bis zu einer definierten Tiefengrenze zu erhöhen, wobei die axiale Zug- und Druckkapazität in jedem Schritt berechnet wird.

Die Bodentypen, Bodeneigenschaften und Stratigraphien können in HelixPile einfach über benutzerfreundliche Dialoge definiert werden. In HelixPile können wir eine unbegrenzte Liste von Böden erstellen und schnell alle Bodeneigenschaften definieren. Die Software bietet mehrere Schätzungswerkzeuge (SPT-Schätzer und teilweise Schätzungswerkzeuge für jede Eigenschaft mit wissenschaftlichen Methoden und Gleichungen). In HelixPile können wir direkt SPT-Aufzeichnungen und CPT-Protokolle hinzufügen, die von der Software verwendet werden können, um verschiedene Bodeneigenschaften zu schätzen. Liste der Bodentypen definieren Liste der Stratigraphien (Bohrungen) definieren Schätzungswerkzeuge für Bodeneigenschaften SPT-Aufzeichnungen CPT-Protokolle

Die QuayWalls-Software kann jede Art von Schwerkraftquerschnittswand entwerfen, indem sie Boden-, Wasser-, Wellen- und seismische Drücke auf das Wandsystem berechnet. QuayWalls kann für Entwurf und Analyse von: Kragwände Segmentwände Boxkaissonwände mit Bodenfüllzonen T-förmige Wände Benutzerdefinierte Wände

QuayWalls kann Wellendruck mit einer Reihe von etablierten Methoden berechnen. Die anfänglichen Wellenhöhen und Wellenlängen können mit implementierten Empfehlungen geschätzt oder manuell durch den Benutzer über ein benutzerfreundliches Dialogfeld definiert werden. Schließlich kann QuayWalls automatisch Überströmungsraten schätzen, da es Berechnungen des durchschnittlichen Überströmungsvolumens unter Verwendung der PROVERBS-Gleichungen durchführen kann. Goda SainFlou Küsteningenieurhandbuch 2011 Allsop PROVERBS

SnailPlus ermöglicht die globale Stabilitätsanalyse von Böschungsoberflächen (einfach oder mit Bodennägeln verstärkt). SnailPlus kann die kritischste Böschungsoberfläche berechnen und den Sicherheitsfaktor für die Böschungsstabilität unter Verwendung mehrerer wissenschaftlicher Methoden ermitteln. Bodennägel können in Böschungsoberflächen verwendet werden. SnailPlus berechnet die Auswirkungen der Bodennägel auf die Stabilitätsanalyse der Böschung. Bishop-Methode Morgenstern-Price-Methode (Allgemeines Grenzgleichgewicht) Spencer-Methode Französische Clouterre-Normen für die Bodennagelkonstruktion

SnailPlus kann die Shotcrete-Verkleidung entwerfen. Verkleidungen in zwei Stufen (temporär und permanent) können ebenfalls definiert und mit der Software analysiert werden. SnailPlus führt Überprüfungen an den Kopfplatten der Bodennägel durch. Design der Shotcrete-Verkleidung Zweistufige Verkleidung verfügbar Überprüfungen der Kopfplatten

SnailPlus hat verschiedene Standards und Spezifikationen für das Design von Bodennägeln und Shotcrete-Verkleidungen implementiert. In SnailPlus können wir ACI- und FHWA-Spezifikationen für das strukturelle Design auswählen. In der Software können wir Methoden des Grenzzustandes der Gebrauchstauglichkeit oder des Grenzzustandes der Tragfähigkeit verwenden. ACI Direktmethode FHWA- und FHWA-LRFD-Methoden LRFD WSDOT 2019 (GDM) ASD-Sicherheitsfaktoren LRFD FHWA GEC-7 EUROCODE 7 - ULS-Ansatz

SnailPlus kann die kritischste Böschungsoberfläche unter Verwendung verschiedener Suchmethoden für Böschungsoberflächen lokalisieren und berichten: Kreisförmige Böschungsoberflächen Kreisförmige Oberflächen mit aktiven und/oder passiven Keilen Automatische Suchmethode für Oberflächen Trilineare Suchmethoden für Oberflächen Oberflächen mit Blocktyp-Versagen Benutzerdefinierte Böschungsoberflächen

DeepFND and HelixPile are two similar, powerful software programs for the design and evaluation pile foundations. The programs can perform structural and geotechnical, lateral, and axial analysis of any foundation pile (single piles, pile groups and pile rafts).The only difference between the two programs is the available pile types. DeepFND can design all pile sections and pile types (helical and non-helical – drilled, driven, caissons, micropiles, CFA piles and more), whereas HelixPile can design only helical piles.

DeepFND and HelixPile software have implemented several structural codes used worldwide. The software do all calculations according to the selected standard and calculate the pile moment and shear capacities. All structural design checks and equations can be included in the software reports. Figure: Pile Moment, Shear and Displacement Diagrams - DeepFND

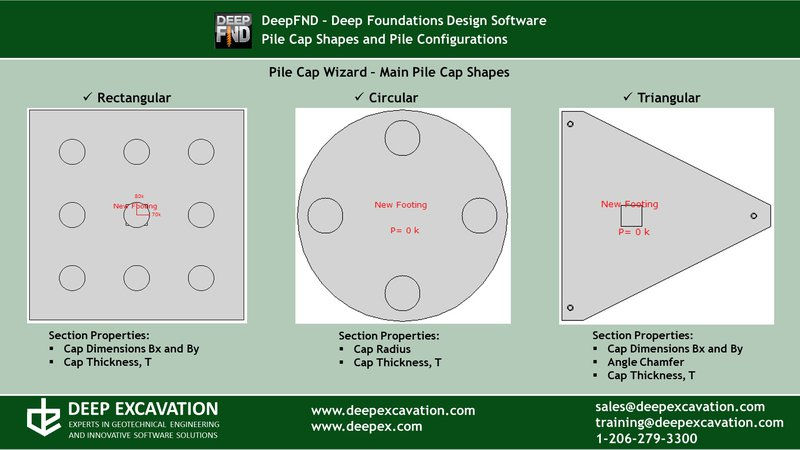

Our foundation pile design software can design single foundation piles, pile groups and pile rafts. The following pile cap shapes are available: Rectangular Pile Caps Triangular Pile Caps Circular Pile Caps Hexagonal Pile Caps Octagonal Pile Caps User-Defined Perimeter Pile Caps Pile Rafts The user can create a concrete cap of any shape and define the pile configuration (pile locations and structural sections). The program can calculate the load that is transfered on each pile, considering the pile location and analyze all piles. Figure: A Rectangular Cap with Concrete Piles - DeepFND Figure: A Circular Cap with Helical Piles - DeepFND and HelixPile

Our foundation piles design software DeepFND and HelixPile can perform axial and lateral analysis of any pile type. The programs can calculate the pile shaft resistance and the bearing capacity of the piles, taking into consideration the pile installation method. In addition, the software can do lateral pile analysis, calculating the pile displacements, moment and shear diagrams for any applied load combination on the pile head.

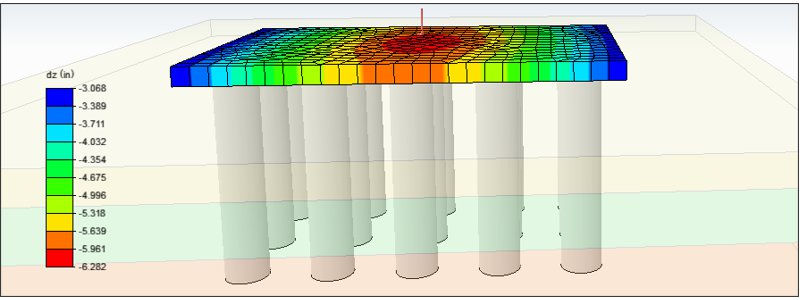

The pile cap is modelled with quadrilateral shell finite elements. The user can post process stress resultants and displacement of the cap.

In DeepFND and HelixPile software, we can add axial loads, lateral loads and external moments on both directions on each single pile head. In addition, we can add a distrubuted lateral load along the pile (user-defined elevations and magnitude). The following list summarizes the loads that can be applied on each axis. - Axial Loads (Z Axis) In DeepFND and HelixPile we can add axial loads on the pile head. A positive axial load magnitude is a compression load (downwards) and a negative magnitude is a tension load (uplift). - Lateral Loads (X Axis) The X-Axis is along the screen. A positive magnitude is a left-to-right load, and a negative magnitude is a right-to-left load. - Lateral Loads (Y Axis) The Y-Axis is on the perpendicular direction of the screen. A positive magnitude is an inwards load, and a negative magnitude is an outwards load (from the screen to the user). - External Moments (X and Y Axis) The external moments on each direction can be defined for each stage. A positive moment magnitude is a counter-clockwise moment, a negative value is a closkwize moment.

DeepEX software can design any common pile type in minutes. The user can select the preferred pile type and define fast the wall section properties (dimensions, reinforcement, materials). The following pile types are available: Typical piles (drilled, driven, CFA, Caisons etc) can be of any typical shape (circular, square, hollow) reinforced concrete, structural steel or timber (wood). The pile can be normal or belled type. We can define composite pile sections and we can change the pile section along the pile depth. Helical piles in DeepFND can be of any typical shape (pipes, square solid and square hollow sections). In each pile we can define and assign and unlimited number of helix configurations. The piles can be grouted. Finally, we can use external casing on the pile head, increasing the pile lateral capacity. Helical piles (pipes, square solid or square hollow sections) Reinforced concrete piles (circular or square section) Prestressed Concrete & Sections with GFRP and CFRP Steel beams (H piles, pipes, channel sections) Belled type piles Timber piles (wood) Steel core piles Composite piles

In DeepFND and HelixPile software, the user can add construction stages in any foundation pile section model. The stages in our foundation pile design programs work as loading stages, we can access and define tha axial tension and compression loads, as well as, the lateral loads and external moments for different stages and the software will calculate the pile capacities for all load combinations. Figure: Pile Loading in different stages

The user can create the file in excel and then export it as tab delimited. The file can be of .txt or .cor format. The files should follow a specific format - 1st row should be parameter names, second row should be the units, and then row by row (without the first column numbering), we need to include four specific columns as presented in the image below: After the cpt log import, the user needs to press on the "Process Data" button, so the rest of the properties are estimated:

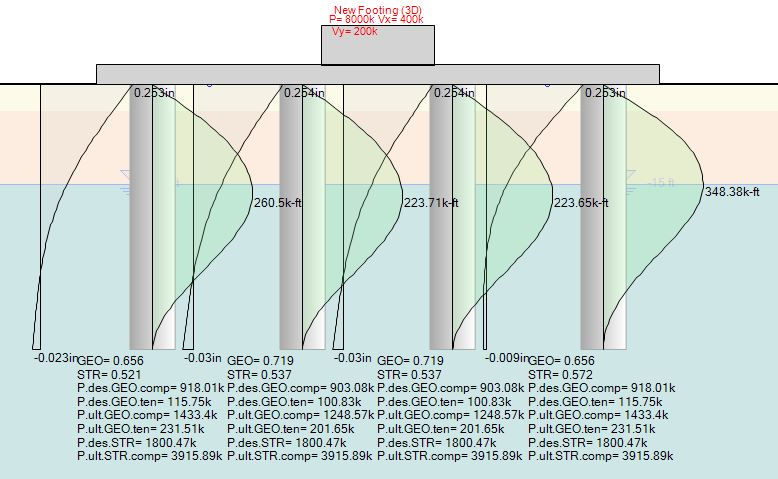

In DeepFND we can view the interaction diagrams for each concrete section. We can also view Moment and shear along the pile, with the capacity indicated with the red lines left and right of the M and Q diagrams. All diagrams, including the interaction diagrams can be included in the exported reports.

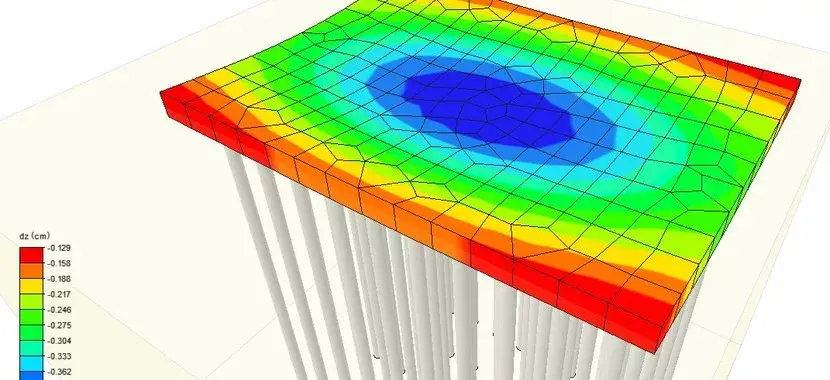

When the raft option is enabled the soil beneath the cap is considered through a non-linear Winkler base (either elastoplastic or exponential plastic formulation based on user selection). Influence of the raft on the soil is taken into account through the automatic configuration of the free length of the internal piles based on the intersection between the pile influence regions. The soil enclosed within the free length region is considered to be moving along with the cap and piles , thus shear resistance contribution along the perimeter of the piles within the free length region is considered to be zero.

DeepFND and HelixPile software programs can design any common helical pile shape (pipes, square solid and square hollow sections). We can easily select the section shape and define the section parameters (dimensions, material properties etc). On each created pile section, we can fast generate several helix configurations, by defining the number of helixes, the helix plate diameter and thickness, and the plate spacing. All the generated helix configurations can be saved on a partial database, unique for each generated pile. Later, we can simply access and assign one of the generated helix configurations to the pile. We can select to use an external casing on any helical pile, in order to increase the lateral pile capacity. We simply need to define the casing section and the length from the pile top, where the casing is placed. The generated helical pile sections can be saved in a folder in any local device, and they can be loaded in any software file. Finally, any pile in DeepFND and HelixPile can be grouted. For grouted piles, we need to define the grout diameter, and the part of the pile which is grouted.

In DeepFND and in HelixPile, we can define several loads on a pile cap, as follows: A. Single load at the pile cap centroid This is the default option in the software Wizard. The user can automatically define the maximum axial load on the cap, the maximum lateral loads and external moments on each direction (X and Y axis), as well as the torsional moment that can be applied on the cap. B. Point Loads on User-Defined Locations This option allows the user to create load groups of point loads and define the load coordinates, as well as the magnitude of the axial load, and the lateral load and moment at every axis (X and Y). C. Area Loads on the Pile Cap This option allows the user to assign an area pressure load on the whole cap surface, or at user-defined locations. D. Linear Loads on the Pile Cap This option allows the user to assign linear loads between 2 user-defined points on the pile cap.

The maximum stress check result is the most critical of all structural and geotechnical checks. DeepFND calculates all and reports there the most critical one (biggest). In general, all checks in the program are (applied force/Capacity). So, Max Stress Check is the most critical of: 1. (Maximum Compression Load) / (Compression Capacity) (Geotechnical check) 2. (Maximum Tension Load) / (Tension Capacity) (Geotechnical check) 3. (Maximum plate reaction) / (Plate Ultimate Capacity) (Structural Check) 4. (Maximum Pile Moment) / (Pile Moment Capacity) (Structural Check)

The structural capacity is calculated in accordance to the standards selected by the user and the nature of the section (concrete, steel, timber, composite etc). The user can define the structural section (concrete piles with internal reinforcing cage, steel casing, drivel steel beams with or without concrete covers, timber piles and then the software uses the corresponding design codes.

The software uses P-Y curves to simulate the soil, while an Euler-Bernoulli beam (elastic or inelastic pile behaviour with distributed plasticity along the pile) is used for the pile. A full FEM analysis engine is currently under development and will be implemented in the DeepFND/HelixPile 2021 versions.

For the lateral resistance contribution of the cap there are 2 mechanisms that need to be included, (a) the passive resistance and (b) the bottom/side friction resistance of the pilecap. We have incorporated an automatic calculation of all the lateral springs of a pile cap. The constitutive laws of the pilecap lateral springs used in the software are illustrated bellow:

The user has a number of options available for the consideration of the group interaction factors. The automatic approach corresponds to the methodology proposed in [1], however an extension has been implemented where influence between piles with different dimensions is taken into account.

DeepFND kann sowohl Einzelpfähle als auch Pfahlgruppen mit mehreren Pfählen entwerfen (das zusätzliche optionale Modul Pfahlgruppen wird benötigt). Die Software kann auch Pfahlplatten entwerfen, unter Berücksichtigung der kombinierten Wirkung des Bodens unter der Platte (zusätzliches Modul zu unserer Pfahlgruppenoption). Einzelpfähle Rechteckige Pfahlköpfe Dreieckige Pfahlköpfe Runde Pfahlköpfe Sechseckige Pfahlköpfe Achteckige Pfahlköpfe Benutzerdefinierte Umrandungen für Pfahlköpfe Pfahlplatten

DeepFND implementiert alle genehmigten wissenschaftlichen Methoden für das Design von Tiefgründungspfählen. Mit DeepFND können wir gebohrte Pfähle, gerammte Pfähle, CFA-Pfähle, Senkkästen, verdrängende Bohrpfähle, Mikropfähle und Schraubpfähle konstruieren. Gebohrte Pfähle Gerammte Pfähle Verdrängende Bohrpfähle CFA-Pfähle Mikropfähle Senkkästen Schraubpfähle Implementierte Standards: FHWA GEC8 & GEC 10 AASHTO Norlund AASHTO LRFD O’Neil und Reese FHWA 1999

DeepFND integriert viele internationale Entwurfsnormen und -standards für das Design und die Analyse (strukturell und geotechnisch) aller Wandpfahltypen. In DeepFND können wir ein Service- oder Faktor-Design mit der Verwendung von US-amerikanischen und europäischen Normen durchführen. Wir können leicht zwischen mehreren US-amerikanischen, europäischen, australischen und chinesischen Strukturcodes wählen und wechseln. ACI 318-11 und 318-19 (Bewehrte Betonelemente) ASD 1989 (Zulässiges Spannungsdesign - Stahlelemente) AASHTO LRFD 13. Ausgabe (Stahlelemente) AISC 360 und 360-Allowable (2010 und 2016) EUROCODE 2, 7 und 8 Spezifikationen AASHTO LRFD 6., 8. und 9. Ausgabe PEN DOT AASHTO Europäische Codes (DIN, BS, XP94, DM, DA) Australische Standards (AS 3600, AS/NZS 4100) Chinesische Standards (CN) NYC Building Code IBC 2015 Standards

DeepFND führt sowohl vertikale als auch laterale Pfahlanalysen durch und enthält mehrere Gleichungen zur Tragfähigkeit. Einfache Empfehlungen helfen Ihnen, die geeignete Methode je nach Pfahltyp und Installationsmethode auszuwählen. Für reguläre Pfähle: DeepFND implementiert mehrere Pfahlinstallationsstandards (FHWA GEC-8 und 10, AASHTO Norlund, IBC, NYC Building Code, AASHTO LRFD und mehr). Für Helixpfähle verwendet die Software sowohl die Einzelplatten- als auch die Zylindermethoden, wobei die kritischste berichtet wird. Es können sowohl allgemeine als auch Helicap-Gleichungen ausgewählt werden. Für das Design von Vertikalpfählen können wir entweder die Methode nach Vesic oder die nach Meyerhoff-Hansen wählen. DeepFND berechnet und prüft das Installationsdrehmoment des Helixpfahls. Für die laterale Pfahlanalyse kann DeepFND entweder die definierte Last am Pfahlkopf verwenden und die entwickelten Moment-, Scher- und Pfahlverschiebungsdiagramme berechnen, oder eine Pushover-Analyse durchführen, bei der die erforderliche Seitenlast berechnet und dargestellt wird, um eine bestimmte Pfahlkopfverschiebung zu erreichen. DeepFND kann eine Setzungsanalyse durchführen. In der Software können wir eines der implementierten Pfahlakzeptanzkriterien auswählen oder unsere eigenen definieren.

Die Bodenarten, Bodeneigenschaften und Stratigraphien können in DeepFND über benutzerfreundliche Dialoge leicht definiert werden. In DeepFND können wir eine unbegrenzte Liste von Böden erstellen und alle Bodeneigenschaften schnell definieren. Die Software bietet mehrere Schätzungswerkzeuge (SPT-Schätzer und partielle Schätzungswerkzeuge für jede Eigenschaft unter Verwendung wissenschaftlicher Methoden und Gleichungen). In DeepFND können wir direkt SPT-Aufzeichnungen und CPT-Logs hinzufügen, die von der Software zur Schätzung verschiedener Bodeneigenschaften verwendet werden können. Liste der Bodenarten definieren Liste der Stratigraphien (Bohrungen) definieren Werkzeuge zur Schätzung von Bodeneigenschaften SPT-Aufzeichnungen CPT-Logs

DeepFND ist eine äußerst benutzerfreundliche Software, die eine interaktive Modellschnittstelle bietet. Im Modellbereich können wir verschiedene Belastungsstufen erstellen und alle Projektparameter (externe Lasten auf dem Pfahlkopf, Pfahlquerschnittseigenschaften usw.) grafisch definieren. Alle Elemente im Modellbereich (Bohrung, Pfahl, externe Lasten) sind zugänglich und ihre Eigenschaften können über benutzerfreundliche Dialogfelder definiert werden.

Der DeepFND-Modell-Assistent kann verwendet werden, um jedes Tiefgründungsmodell in wenigen Minuten zu erstellen. Wir können die Registerkarten des Assistenten verwenden, um alle Projektparameter (Analyseeinstellungen, Pfahltyp und -querschnitt, externe Lasten und Designnormen) zu definieren. Der Assistent erstellt das Modell automatisch, was uns viel Zeit und Mühe bei der Erststellung spart. DeepFND verfügt über ein automatisches Längsoptimierungswerkzeug. Die Software kann einen definierten Schritt verwenden, um die Pfahltiefe bis zu einer definierten Tiefengrenze zu erhöhen und die axiale Zug- und Druckkapazität in jedem Schritt zu berechnen.

DeepFND kann umfassende Berichte für alle geprüften Designabschnitte (Pfähle) und Belastungsstadien generieren. Die Berichte in HelixPile sind vollständig anpassbar - der Endbenutzer kann immer alle Berichtsabschnitte auswählen, die im Endbericht enthalten sind. Die Berichte von DeepFND können Tabellen und Grafiken mit allen geprüften Modelleigenschaften und berechneten Ergebnissen enthalten. Wir können auch wählen, alle strukturellen Designgleichungen und Berechnungsverfahren in den Bericht aufzunehmen. Die Berichte von DeepFND können vorschaut, in PDF exportiert oder in Word-Format exportiert werden, sodass sie vom Benutzer weiter bearbeitet werden können. Designabschnitte für den Bericht auswählen Bauabschnitte für den Bericht auswählen Berichtsgrafiken anpassen Berichtslayout definieren Berichtsabschnitte definieren Möglichkeit, Gleichungen und Stufenberechnungen zu berichten Berichtsvorschau Berichte in PDF- und Word-Formaten exportieren

Tiefe Ausgrabungen erfordern die Einhaltung sowohl struktureller als auch geotechnischer Standards. Wir haben Sie abgedeckt mit vielen internationalen Designcodes und Standards für das Design und die Analyse (strukturell und geotechnisch) für alle Arten von Mauern und Stützsystemen. Sie können ein Service- oder Faktordesign nach US-, europäischen, australischen oder chinesischen Standards durchführen und problemlos zwischen mehreren Code-Standards auswählen und wechseln: ACI 318 2019 (Bewehrte Betonteile) ASD 1989 (Zulässige Spannungsberechnung - Stahlteile) AASHTO LRFD 9. Ausgabe (Stahlteile) AISC 360 und 360-Allowable (2010 und 2016) EUROCODE 2, 3, 7 und 8 Spezifikationen AASHTO LRFD 9. Lastkombinationen Lastkombinationen CALTRANS LRFD 2012 Lastkombinationen PEN DOT AASHTO 2012 Europäische Normen (DIN, BS, XP94, DM, DA) BS 6349 Teile 1-2 (Marine Strukturen - Kaimauern) Kanadische Normen (CSA, NR24-28-2018) Australische Standards (AS 3600, AS/NZS 4100) Chinesische Standards (CN)

DeepEX implementiert alle anerkannten wissenschaftlichen Methoden für die Planung von Tiefbauvorhaben. Führen Sie mühelos eine klassische Grenzgleichgewichtsanalyse, eine nichtlineare Analyse mit elastoplastischen Winkler-Federn (Balken auf elastoplastischen Fundamenten) oder eine vollständige Finite-Elemente-Analyse durch. Eine Finite-Elemente-Analyse kann durchgeführt werden, wenn Sie unseren Finite-Elemente-Analysemotor DeepFEM zu einer beliebigen DeepEX-Version hinzufügen und aktivieren: Grenzgleichgewichtsanalysemethode (LEM) Nichtlineare Analysemethode (NL) Finite-Elemente-Analysemethode (FEM) Kombinierte Analyse (LEM+NL) Kombinierte Analyse (LEM+FEM)

Erzeugen, analysieren und entwerfen Sie nahtlos 3D-Grabungsmodelle in voller
