SnailPlus est un logiciel extrêmement convivial, qui offre une interface de modèle interactive. Dans la zone du modèle, nous pouvons créer toutes les étapes et définir tous les paramètres du projet (charges externes, sections de clous de sol, sections de béton projeté, etc.) graphiquement. Tous les éléments de la zone du modèle (sondages, clous de sol, revêtement) peuvent être accédés et leurs propriétés peuvent être définies via des boîtes de dialogue conviviales.

Les rapports de SnailPlus peuvent inclure des tableaux et des graphiques avec toutes les propriétés du modèle examinées et les résultats calculés. Nous pouvons également choisir d'inclure dans le rapport toutes les équations de conception structurelle et la procédure de calcul. Les rapports de SnailPlus peuvent être prévisualisés, exportés au format PDF ou exportés au format Word, afin qu'ils puissent être modifiés ultérieurement par l'utilisateur. Sélectionner les sections de conception à rapporter Sélectionner les étapes de construction à rapporter Personnaliser les graphiques du rapport Définir la mise en page du rapport Définir les sections du rapport Possibilité de rapporter les équations et les calculs d'étape Aperçu du rapport Exporter les rapports au format PDF et Word

Les types de sol, les propriétés du sol et les stratigraphies peuvent être facilement définis dans SnailPlus grâce à des boîtes de dialogue conviviales. Dans SnailPlus, nous pouvons créer une liste illimitée de sols et définir rapidement toutes les propriétés du sol. Le logiciel fournit plusieurs outils d'estimation (estimateur SPT et outils d'estimation partielle pour chaque propriété à l'aide de méthodes et d'équations scientifiques). Dans SnailPlus, nous pouvons ajouter directement des enregistrements SPT et des journaux CPT, qui peuvent être utilisés à partir du logiciel pour estimer diverses propriétés du sol. Définir la liste des types de sol Définir la liste des stratigraphies (sondages) Outils d'estimation des propriétés du sol Enregistrements SPT Journaux CPT

Modèle Wizard de SnailPlus peut être utilisé pour créer n'importe quelle surface inclinée avec toutes les étapes de construction, les excavations, l'installation de clous de sol et de revêtements en quelques minutes. Nous pouvons utiliser les onglets de l'assistant pour définir tous les paramètres du projet (paramètres de la surface inclinée, clous de sol - plaques de tête et sections structurales en béton projeté, options d'étape et normes de conception). L'Assistant crée automatiquement le modèle, nous faisant gagner beaucoup de temps et d'efforts pour la création initiale.

HelixPile a mis en œuvre de nombreux codes et normes internationaux de conception pour la conception et l'analyse (structurelle et géotechnique) des pieux hélicoïdaux. Dans HelixPile, nous pouvons effectuer une conception de service ou une conception avec facteurs en utilisant les normes américaines et européennes. Nous pouvons facilement sélectionner et changer entre plusieurs codes structurels américains, européens, australiens et chinois. ACI 318-11 (Éléments en béton armé) ASD 1989 (Conception par contraintes admissibles - Éléments en acier) AASHTO LRFD 13e édition (Éléments en acier) AISC 360 et 360-Admissible (2010 et 2016) Spécifications EUROCODE 2, 7 et 8 Combinaisons de charges AASHTO LRFD Codes européens (DIN, BS, XP94, DM, DA) Normes australiennes (AS 3600, AS/NZS 4100) Normes chinoises (CN)

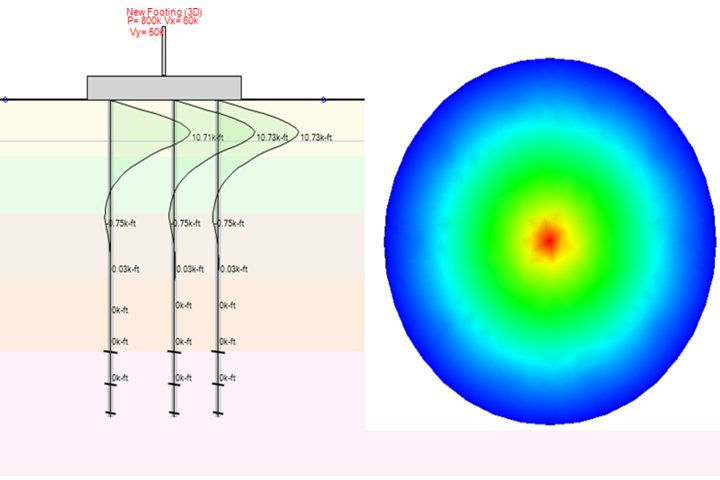

HelixPile peut concevoir à la fois des pieux hélicoïdaux simples et des groupes de pieux avec plusieurs pieux (le module optionnel supplémentaire Groupes de Pieux est requis). Le logiciel peut également concevoir des radeaux de pieux, considérant l'effet combiné du sol sous le radeau (module supplémentaire à notre option de groupe de pieux). Pieux hélicoïdaux simples Caps de pieux rectangulaires Caps de pieux triangulaires Caps de pieux circulaires Caps de pieux hexagonaux Caps de pieux octogonaux Caps de pieux avec périmètre défini par l'utilisateur Radeaux de pieux

HelixPile peut effectuer la conception complète verticale et latérale des pieux hélicoïdaux. Les pieux hélicoïdaux dans HelixPile peuvent être de toute forme typique (tuyaux, sections carrées pleines et sections creuses carrées). Dans chaque pieu, nous pouvons définir et attribuer un nombre illimité de configurations d'hélice. Les pieux peuvent être scellés. Enfin, nous pouvons utiliser un boîtier externe sur la tête du pieu, augmentant la capacité latérale du pieu. Tuyaux en acier Sections carrées en acier solide Sections creuses carrées en acier Configurations illimitées d'hélice par pieu Pieux scellés Utilisation d'un boîtier en acier externe

HelixPile peut effectuer à la fois des analyses de pieux verticaux et latéraux. HelixPile utilise à la fois les méthodes de la plaque individuelle et du cylindre, rapportant les résultats les plus critiques. On peut choisir entre les équations générales et Helicap. Pour la conception de pieux verticaux, nous pouvons choisir d'utiliser soit la méthode de Vesic, soit celle de Meyerhoff-Hansen. HelixPile calcule et vérifie le couple d'installation des pieux hélicoïdaux. Pour l'analyse latérale des pieux, HelixPile peut utiliser soit la charge définie sur la tête du pieu et calculer les diagrammes de moment développé, de cisaillement et de déplacement du pieu, soit effectuer une analyse de poussée, calculant et présentant la charge latérale requise pour atteindre un déplacement spécifié de la tête du pieu. HelixPile peut effectuer une analyse de tassement. Dans le logiciel, nous pouvons sélectionner l'un des critères d'acceptation des pieux implémentés, ou définir notre propre critère.

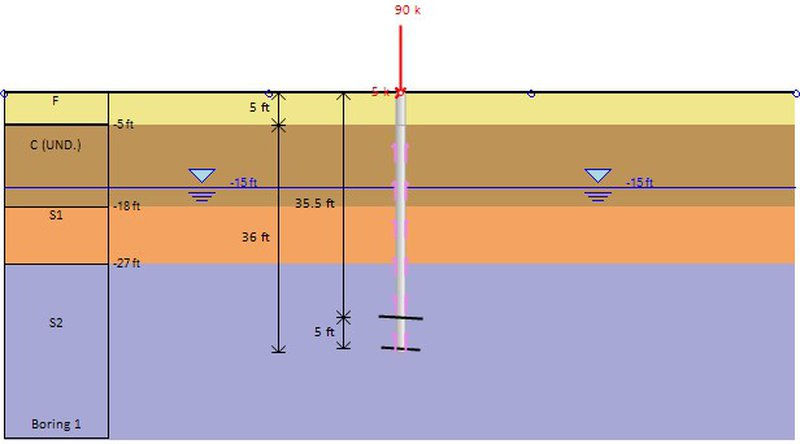

HelixPile est un logiciel extrêmement convivial, qui offre une interface de modèle interactive. Dans la zone de modèle, nous pouvons créer différentes étapes de chargement et définir tous les paramètres du projet (charges externes sur la tête du pieu, propriétés de la section du pieu, etc.) graphiquement. Tous les éléments dans la zone de modèle (forage, pieu, charges externes) peuvent être accessibles et leurs propriétés peuvent être définies à travers des dialogues conviviaux.

HelixPile peut générer des rapports étendus pour toutes les sections de conception examinées (pieux) et les étapes de chargement. Les rapports dans HelixPile sont totalement personnalisables - l'utilisateur final peut toujours sélectionner toutes les sections du rapport incluses dans le rapport final. Les rapports HelixPile peuvent inclure des tableaux et des graphiques avec toutes les propriétés du modèle examiné et les résultats calculés. Nous pouvons également choisir d'inclure dans le rapport toutes les équations de conception structurelle et la procédure de calcul. Sélectionnez les sections de conception à rapporter Sélectionnez les étapes de construction à rapporter Personnalisez les graphiques du rapport Définissez la mise en page du rapport Définissez les sections du rapport Possibilité de rapporter les équations et les calculs des étapes Aperçu du rapport Exporter les rapports en formats PDF et Word

Le modèle de HelixPile peut être utilisé pour créer n'importe quel modèle de fondation profonde en quelques minutes. Nous pouvons utiliser les onglets du modèle pour définir tous les paramètres du projet (paramètres d'analyse, type de pieu et section structurelle, charges externes et normes de conception). Le modèle crée automatiquement le modèle, nous faisant gagner beaucoup de temps et d'effort pour la création initiale. HelixPile dispose d'un outil d'optimisation automatique de la longueur. Le logiciel peut utiliser une étape définie pour augmenter la profondeur du pieu jusqu'à une limite de profondeur définie, calculant la capacité de tension axiale et de compression à chaque étape.

Les types de sols, les propriétés des sols et les stratigraphies peuvent être facilement définis dans HelixPile à travers des dialogues conviviaux. Dans HelixPile, nous pouvons créer une liste illimitée de sols et définir rapidement toutes les propriétés du sol. Le logiciel offre plusieurs outils d'estimation (estimateur SPT et outils d'estimation partielle pour chaque propriété en utilisant des méthodes et des équations scientifiques). Dans HelixPile, nous pouvons ajouter directement des registres SPT et des journaux CPT, qui peuvent être utilisés par le logiciel pour estimer diverses propriétés du sol. Définir la liste des types de sol Définir la liste des stratigraphies (forages) Outils d'estimation des propriétés du sol Registres SPT Journaux CPT

Le logiciel QuayWalls peut concevoir tout type de section de mur de quai de gravité, calculant les pressions du sol, de l'eau, des vagues et sismiques sur le système de mur. QuayWalls peut être utilisé pour la conception et l'analyse de : Murs en porte-à-faux Murs segmentés Murs de caisson en boîte avec zones de remplissage de sol Murs en forme de T Murs définis par l'utilisateur

QuayWalls peut calculer les pressions des vagues en utilisant plusieurs méthodes établies. Les hauteurs initiales des vagues et les longueurs d'onde peuvent être estimées à l'aide de recommandations intégrées, ou définies manuellement par l'utilisateur via un dialogue convivial. Enfin, QuayWalls peut estimer automatiquement les débits de débordement car il peut effectuer des calculs de volume de débordement moyen en utilisant les équations de PROVERBS. Goda SainFlou Manuel d'Ingénierie Côtière 2011 Allsop PROVERBS

SnailPlus stabilité globale des surfaces de pente (simples ou renforcées par des clous de sol). SnailPlus peut calculer et rapporter la surface de pente la plus critique et le facteur de sécurité de la stabilité de la pente en utilisant plusieurs méthodes scientifiques. Les clous de sol peuvent être utilisés sur les surfaces de pente. SnailPlus calcule les effets des clous de sol sur l'analyse de la stabilité de la pente. Méthode Bishop Méthode Morgenstern-Price (Équilibre Limite Général) Méthode Spencer Normes françaises Clouterre pour la conception des clous de sol

SnailPlus peut concevoir le revêtement en shotcrete. Des revêtements en deux étapes (temporaires et permanents) peuvent également être définis et analysés avec le logiciel. SnailPlus effectue des vérifications sur les plaques de tête des clous de sol. Conception du revêtement en shotcrete Revêtement en deux étapes disponible Vérifications des plaques de tête

SnailPlus a implémenté diverses normes et spécifications pour la conception des clous de sol et des revêtements en shotcrete. Dans SnailPlus, nous pouvons sélectionner les spécifications ACI et FHWA pour la conception structurelle. Dans le logiciel, nous pouvons utiliser des méthodes d'État Limite de Service ou d'État Limite Ultime. ACI Direct method FHWA and FHWA LRFD methods LRFD WSDOT 2019 (GDM) ASD Safety factors LRFD FHWA GEC-7 EUROCODE 7 - ULS Approach

SnailPlus peut localiser et rapporter la surface de pente la plus critique en utilisant diverses méthodes de recherche de surfaces de pente : Surfaces de Pente Circulaires Surfaces Circulaires avec des Coins Actifs et/ou Passifs Méthode de Recherche de Surface Automatique Méthodes de Recherche de Surface Trilinéaire Surfaces avec défaillance de type bloc Surfaces de Pente Définies par l'Utilisateur

DeepFND and HelixPile are two similar, powerful software programs for the design and evaluation pile foundations. The programs can perform structural and geotechnical, lateral, and axial analysis of any foundation pile (single piles, pile groups and pile rafts).The only difference between the two programs is the available pile types. DeepFND can design all pile sections and pile types (helical and non-helical – drilled, driven, caissons, micropiles, CFA piles and more), whereas HelixPile can design only helical piles.

DeepFND and HelixPile software have implemented several structural codes used worldwide. The software do all calculations according to the selected standard and calculate the pile moment and shear capacities. All structural design checks and equations can be included in the software reports. Figure: Pile Moment, Shear and Displacement Diagrams - DeepFND

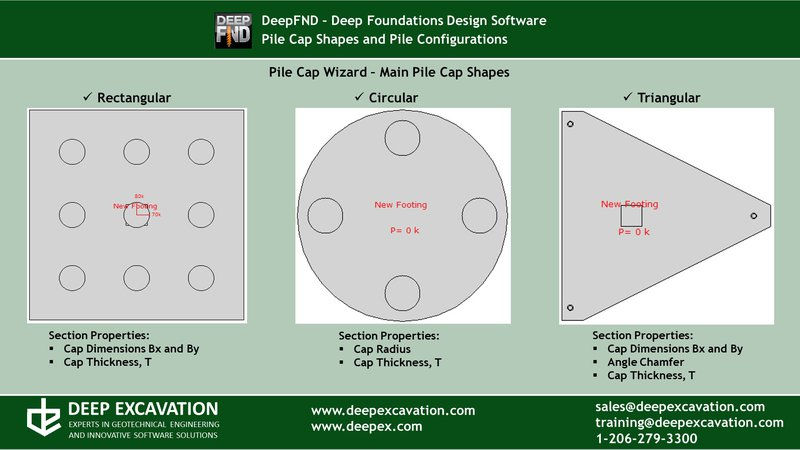

Our foundation pile design software can design single foundation piles, pile groups and pile rafts. The following pile cap shapes are available: Rectangular Pile Caps Triangular Pile Caps Circular Pile Caps Hexagonal Pile Caps Octagonal Pile Caps User-Defined Perimeter Pile Caps Pile Rafts The user can create a concrete cap of any shape and define the pile configuration (pile locations and structural sections). The program can calculate the load that is transfered on each pile, considering the pile location and analyze all piles. Figure: A Rectangular Cap with Concrete Piles - DeepFND Figure: A Circular Cap with Helical Piles - DeepFND and HelixPile

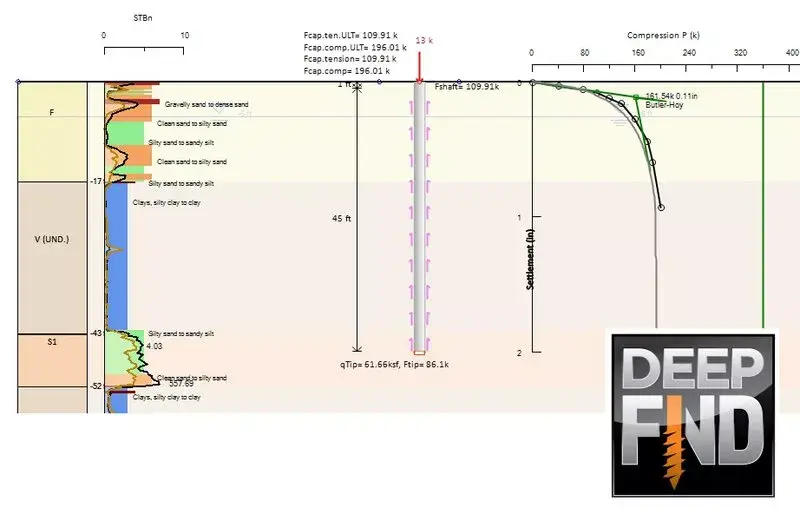

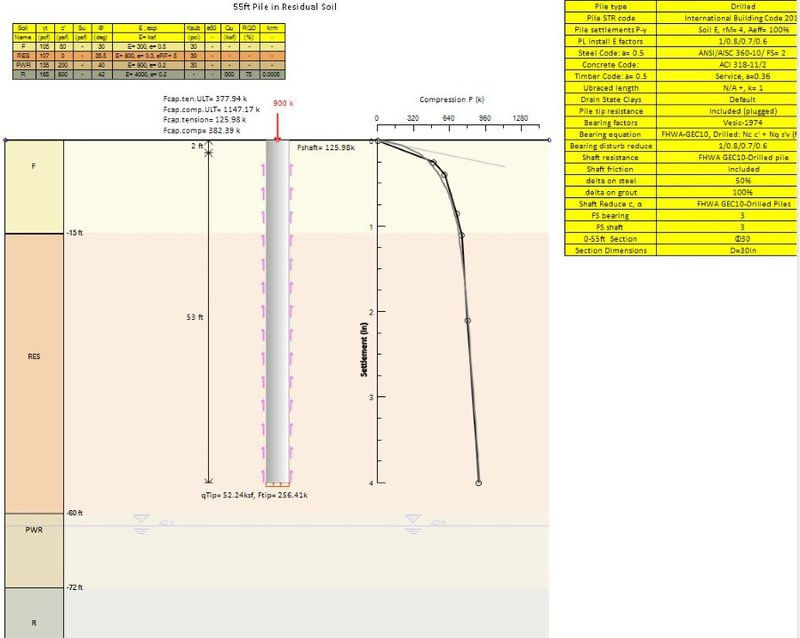

Our foundation piles design software DeepFND and HelixPile can perform axial and lateral analysis of any pile type. The programs can calculate the pile shaft resistance and the bearing capacity of the piles, taking into consideration the pile installation method. In addition, the software can do lateral pile analysis, calculating the pile displacements, moment and shear diagrams for any applied load combination on the pile head.

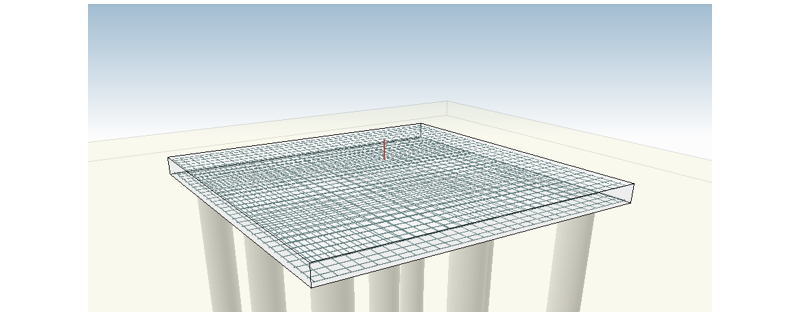

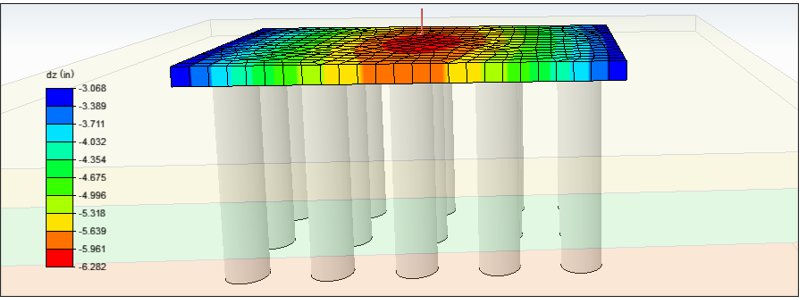

The pile cap is modelled with quadrilateral shell finite elements. The user can post process stress resultants and displacement of the cap.

In DeepFND and HelixPile software, we can add axial loads, lateral loads and external moments on both directions on each single pile head. In addition, we can add a distrubuted lateral load along the pile (user-defined elevations and magnitude). The following list summarizes the loads that can be applied on each axis. - Axial Loads (Z Axis) In DeepFND and HelixPile we can add axial loads on the pile head. A positive axial load magnitude is a compression load (downwards) and a negative magnitude is a tension load (uplift). - Lateral Loads (X Axis) The X-Axis is along the screen. A positive magnitude is a left-to-right load, and a negative magnitude is a right-to-left load. - Lateral Loads (Y Axis) The Y-Axis is on the perpendicular direction of the screen. A positive magnitude is an inwards load, and a negative magnitude is an outwards load (from the screen to the user). - External Moments (X and Y Axis) The external moments on each direction can be defined for each stage. A positive moment magnitude is a counter-clockwise moment, a negative value is a closkwize moment.

DeepEX software can design any common pile type in minutes. The user can select the preferred pile type and define fast the wall section properties (dimensions, reinforcement, materials). The following pile types are available: Typical piles (drilled, driven, CFA, Caisons etc) can be of any typical shape (circular, square, hollow) reinforced concrete, structural steel or timber (wood). The pile can be normal or belled type. We can define composite pile sections and we can change the pile section along the pile depth. Helical piles in DeepFND can be of any typical shape (pipes, square solid and square hollow sections). In each pile we can define and assign and unlimited number of helix configurations. The piles can be grouted. Finally, we can use external casing on the pile head, increasing the pile lateral capacity. Helical piles (pipes, square solid or square hollow sections) Reinforced concrete piles (circular or square section) Prestressed Concrete & Sections with GFRP and CFRP Steel beams (H piles, pipes, channel sections) Belled type piles Timber piles (wood) Steel core piles Composite piles

In DeepFND and HelixPile software, the user can add construction stages in any foundation pile section model. The stages in our foundation pile design programs work as loading stages, we can access and define tha axial tension and compression loads, as well as, the lateral loads and external moments for different stages and the software will calculate the pile capacities for all load combinations. Figure: Pile Loading in different stages

The user can create the file in excel and then export it as tab delimited. The file can be of .txt or .cor format. The files should follow a specific format - 1st row should be parameter names, second row should be the units, and then row by row (without the first column numbering), we need to include four specific columns as presented in the image below: After the cpt log import, the user needs to press on the "Process Data" button, so the rest of the properties are estimated:

In DeepFND we can view the interaction diagrams for each concrete section. We can also view Moment and shear along the pile, with the capacity indicated with the red lines left and right of the M and Q diagrams. All diagrams, including the interaction diagrams can be included in the exported reports.

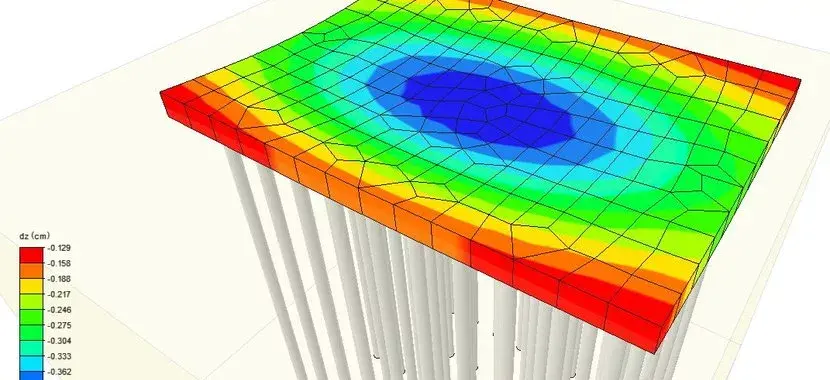

When the raft option is enabled the soil beneath the cap is considered through a non-linear Winkler base (either elastoplastic or exponential plastic formulation based on user selection). Influence of the raft on the soil is taken into account through the automatic configuration of the free length of the internal piles based on the intersection between the pile influence regions. The soil enclosed within the free length region is considered to be moving along with the cap and piles , thus shear resistance contribution along the perimeter of the piles within the free length region is considered to be zero.

DeepFND and HelixPile software programs can design any common helical pile shape (pipes, square solid and square hollow sections). We can easily select the section shape and define the section parameters (dimensions, material properties etc). On each created pile section, we can fast generate several helix configurations, by defining the number of helixes, the helix plate diameter and thickness, and the plate spacing. All the generated helix configurations can be saved on a partial database, unique for each generated pile. Later, we can simply access and assign one of the generated helix configurations to the pile. We can select to use an external casing on any helical pile, in order to increase the lateral pile capacity. We simply need to define the casing section and the length from the pile top, where the casing is placed. The generated helical pile sections can be saved in a folder in any local device, and they can be loaded in any software file. Finally, any pile in DeepFND and HelixPile can be grouted. For grouted piles, we need to define the grout diameter, and the part of the pile which is grouted.

In DeepFND and in HelixPile, we can define several loads on a pile cap, as follows: A. Single load at the pile cap centroid This is the default option in the software Wizard. The user can automatically define the maximum axial load on the cap, the maximum lateral loads and external moments on each direction (X and Y axis), as well as the torsional moment that can be applied on the cap. B. Point Loads on User-Defined Locations This option allows the user to create load groups of point loads and define the load coordinates, as well as the magnitude of the axial load, and the lateral load and moment at every axis (X and Y). C. Area Loads on the Pile Cap This option allows the user to assign an area pressure load on the whole cap surface, or at user-defined locations. D. Linear Loads on the Pile Cap This option allows the user to assign linear loads between 2 user-defined points on the pile cap.

The maximum stress check result is the most critical of all structural and geotechnical checks. DeepFND calculates all and reports there the most critical one (biggest). In general, all checks in the program are (applied force/Capacity). So, Max Stress Check is the most critical of: 1. (Maximum Compression Load) / (Compression Capacity) (Geotechnical check) 2. (Maximum Tension Load) / (Tension Capacity) (Geotechnical check) 3. (Maximum plate reaction) / (Plate Ultimate Capacity) (Structural Check) 4. (Maximum Pile Moment) / (Pile Moment Capacity) (Structural Check)

The structural capacity is calculated in accordance to the standards selected by the user and the nature of the section (concrete, steel, timber, composite etc). The user can define the structural section (concrete piles with internal reinforcing cage, steel casing, drivel steel beams with or without concrete covers, timber piles and then the software uses the corresponding design codes.

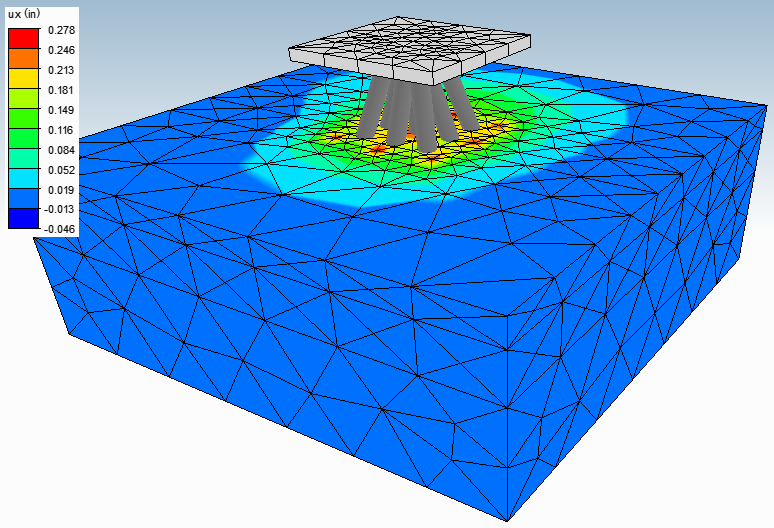

The software uses P-Y curves to simulate the soil, while an Euler-Bernoulli beam (elastic or inelastic pile behaviour with distributed plasticity along the pile) is used for the pile. A full FEM analysis engine is currently under development and will be implemented in the DeepFND/HelixPile 2021 versions.

For the lateral resistance contribution of the cap there are 2 mechanisms that need to be included, (a) the passive resistance and (b) the bottom/side friction resistance of the pilecap. We have incorporated an automatic calculation of all the lateral springs of a pile cap. The constitutive laws of the pilecap lateral springs used in the software are illustrated bellow:

The user has a number of options available for the consideration of the group interaction factors. The automatic approach corresponds to the methodology proposed in [1], however an extension has been implemented where influence between piles with different dimensions is taken into account.

DeepFND peut concevoir à la fois des pieux isolés et des groupes de pieux avec plusieurs pieux (le module optionnel supplémentaire Groupes de Pieux est nécessaire). Le logiciel peut également concevoir des radier sur pieux, en considérant l'effet combiné du sol sous le radier (module supplémentaire à notre option de groupe de pieux). Pieux isolés Dalles de fondation rectangulaires pour pieux Dalles de fondation triangulaires pour pieux Dalles de fondation circulaires pour pieux Dalles de fondation hexagonales pour pieux Dalles de fondation octogonales pour pieux Dalles de fondation pour pieux avec périmètre défini par l'utilisateur Radier sur pieux

DeepFND met en œuvre toutes les méthodes scientifiques approuvées pour la conception de pieux de fondations profondes. Avec DeepFND, nous pouvons concevoir des pieux forés, des pieux battus, des pieux CFA, des caissons, des pieux forés à déplacement, des micropieux et des pieux hélicoïdaux. Pieux Forés Pieux Battus Pieux Forés à Déplacement Pieux CFA Micropieux Caissons Pieux Hélicoïdaux Normes Implémentées : FHWA GEC8 & GEC 10 AASHTO Norlund AASHTO LRFD O’Neil et Reese FHWA 1999

DeepFND intègre de nombreux codes et normes internationaux pour la conception et l'analyse (structurelle et géotechnique) de tous les types de pieux muraux. Dans DeepFND, nous pouvons réaliser une conception de service ou une conception factorisée avec l'utilisation des normes américaines et européennes. Nous pouvons facilement sélectionner et changer entre plusieurs codes structurels américains, européens, australiens et chinois. ACI 318-11 et 318-19 (Éléments en Béton Armé) ASD 1989 (Conception de Contraintes Admissibles - Éléments en Acier) AASHTO LRFD 13e édition (Éléments en Acier) AISC 360 et 360-Allowable (2010 et 2016) Spécifications EUROCODE 2, 7 et 8 AASHTO LRFD 6e, 8e et 9e PEN DOT AASHTO Codes Européens (DIN, BS, XP94, DM, DA) Codes Européens (DIN, BS, XP94, DM, DA) Normes Chinoises (CN) Code du Bâtiment de NYC Normes IBC 2015

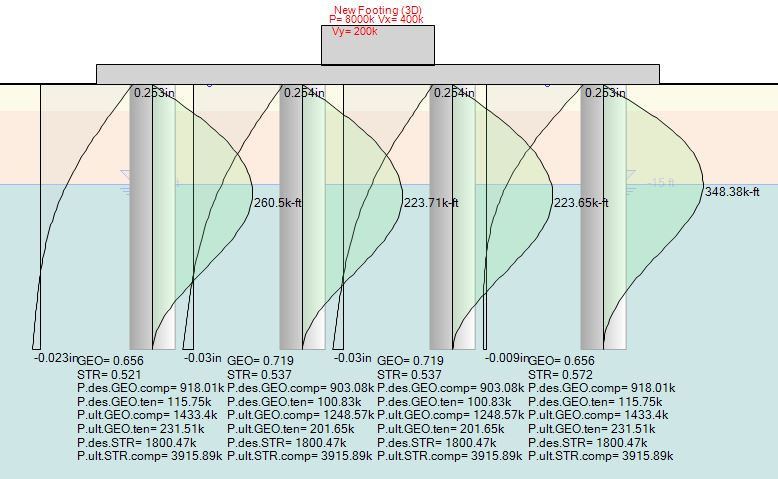

DeepFND réalise des analyses de pieux verticaux et latéraux et inclut plusieurs équations de capacité portante. Des recommandations simples vous aident à choisir la méthode appropriée en fonction du type de pieu et de la méthode d'installation. Pour les pieux réguliers : DeepFND met en œuvre plusieurs normes d'installation de pieux (FHWA GEC-8 et 10, AASHTO Norlund, IBC, Code du bâtiment de NYC, AASHTO LRFD et plus). Pour les pieux hélicoïdaux, le logiciel utilise à la fois les méthodes de la plaque individuelle et du cylindre, en signalant la plus critique. Les équations générales et Helicap peuvent être sélectionnées. Pour la conception de pieux verticaux, nous pouvons choisir d'utiliser soit la méthode de Vesic, soit celle de Meyerhoff-Hansen. DeepFND calcule et vérifie le couple d'installation du pieu hélicoïdal. Pour l'analyse de pieux latéraux, DeepFND peut utiliser soit la charge définie sur la tête du pieu et calculer les diagrammes de moment développé, de cisaillement et de déplacement du pieu, soit effectuer une analyse de poussée, calculant et présentant la charge latérale requise pour atteindre un déplacement spécifié de la tête du pieu. DeepFND peut réaliser une analyse de tassement. Dans le logiciel, nous pouvons sélectionner l'un des critères d'acceptation de pieux implémentés, ou définir le nôtre.

Les types de sols, les propriétés du sol et les stratigraphies peuvent être facilement définis dans DeepFND à travers des dialogues conviviaux. Dans DeepFND, nous pouvons créer une liste illimitée de sols et définir rapidement toutes les propriétés du sol. Le logiciel fournit plusieurs outils d'estimation (Estimateur SPT et outils d'estimation partielle pour chaque propriété utilisant des méthodes scientifiques et des équations). Dans DeepFND, nous pouvons ajouter directement des enregistrements SPT et des journaux CPT, qui peuvent être utilisés par le logiciel pour estimer diverses propriétés du sol. Définir la liste des types de sol Définir la liste des stratigraphies (forages) Outils d'estimation des propriétés du sol Enregistrements SPT Journaux CPT

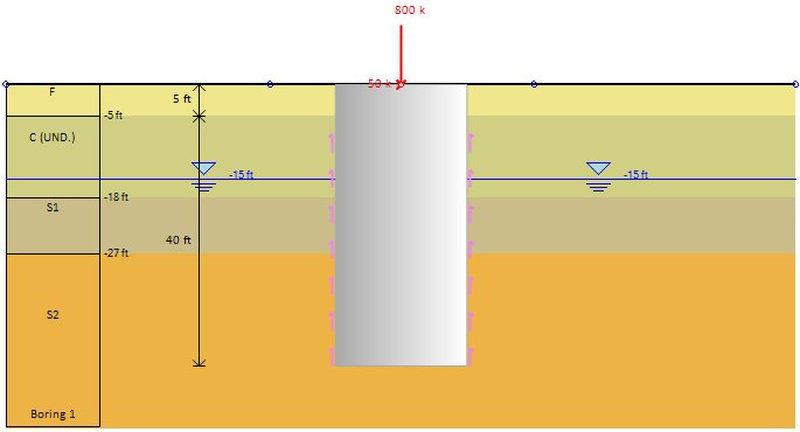

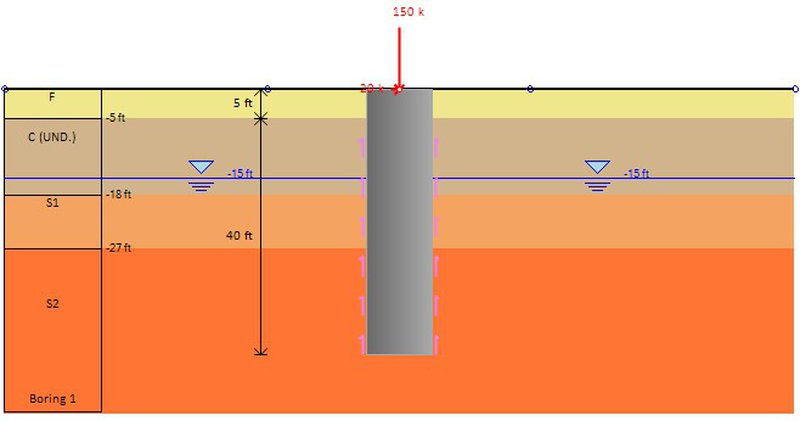

DeepFND est un logiciel extrêmement convivial, qui propose une interface de modèle interactive. Dans la zone du modèle, nous pouvons créer différentes étapes de chargement et définir graphiquement tous les paramètres du projet (charges externes sur la tête de pieu, propriétés de la section de pieu, etc.). Tous les éléments de la zone du modèle (sondage, pieu, charges externes) sont accessibles et leurs propriétés peuvent être définies via des boîtes de dialogue conviviales.

L'assistant de modèle DeepFND peut être utilisé pour créer n'importe quel modèle de fondation profonde en quelques minutes. Nous pouvons utiliser les onglets de l'assistant pour définir tous les paramètres du projet (paramètres d'analyse, type et section structurale des pieux, charges externes et normes de conception). L'assistant crée automatiquement le modèle, ce qui nous permet de gagner beaucoup de temps et d'efforts pour la création initiale. DeepFND dispose d'un outil d'optimisation automatique de longueur. Le logiciel peut utiliser une étape définie pour augmenter la profondeur des pieux jusqu'à une limite de profondeur définie, calculant la capacité de tension et de compression axiales à chaque étape.

DeepFND peut générer des rapports détaillés pour toutes les sections de conception examinées (pieux) et les étapes de chargement. Les rapports dans HelixPile sont totalement personnalisables - l'utilisateur final peut toujours sélectionner toutes les sections de rapport incluses dans le rapport final. Les rapports DeepFND peuvent inclure des tableaux et des graphiques avec toutes les propriétés du modèle examiné et les résultats calculés. Nous pouvons également choisir d'inclure dans le rapport toutes les équations de conception structurelle et la procédure de calcul. Les rapports DeepFND peuvent être prévisualisés, exportés en format PDF ou exportés en format Word, afin qu'ils puissent être ultérieurement modifiés par l'utilisateur. Sélectionner les Sections de Conception à Rapporter Sélectionner les Étapes de Construction à Rapporter Personnaliser les Graphiques du Rapport Définir la Mise en Page du Rapport Définir les Sections du Rapport Possibilité de Rapporter les Équations et les Calculs des Étapes Prévisualiser le Rapport Exporter les Rapports en Formats PDF et Word

Les excavations profondes nécessitent le respect à la fois des normes structurales et géotechniques. Nous avons ce qu'il vous faut avec de nombreux codes de conception et normes internationales pour la conception et l'analyse (structurale et géotechnique) de tous les types de murs et systèmes de support. Vous pouvez effectuer une conception de service ou facteur avec des normes américaines, européennes, australiennes ou chinoises et sélectionner et changer facilement entre plusieurs normes de codes: ACI 318 2019 (Membres en béton armé) ASD 1989 (Conception selon la contrainte admissible - Membres en acier) AASHTO LRFD 9e édition (Membres en acier) AISC 360 et 360-Allowable (2010 et 2016) Spécifications EUROCOD
