SnailPlus es un software extremadamente amigable, que ofrece una interfaz de modelo interactiva. En el área del modelo podemos crear todas las etapas y definir todos los parámetros del proyecto (cargas externas, secciones de clavos de suelo, secciones de hormigón proyectado, etc.) gráficamente. Todos los elementos en el área del modelo (sondeo, clavos de suelo, revestimiento) pueden ser accedidos y sus propiedades pueden ser definidas a través de diálogos amigables para el usuario.

Los informes de SnailPlus pueden incluir tablas y gráficos con todas las propiedades del modelo examinadas y los resultados calculados. También podemos optar por incluir en el informe todas las ecuaciones de diseño estructural y el procedimiento de cálculo. Los informes de SnailPlus se pueden previsualizar, exportar en formato PDF o exportar en formato Word, para que puedan ser editados posteriormente por el usuario. Seleccionar Secciones de Diseño para el Informe Seleccionar Etapas de Construcción para el Informe Personalizar los Gráficos del Informe Definir la Distribución del Informe Definir las Secciones del Informe Posibilidad de Incluir Ecuaciones y Cálculos de Etapa en el Informe Previsualizar el Informe Exportar Informes en Formatos PDF y Word

Los tipos de suelo, las propiedades del suelo y las estratigrafías pueden definirse fácilmente en SnailPlus mediante diálogos amigables para el usuario. En SnailPlus podemos crear una lista ilimitada de suelos y definir todas las propiedades del suelo rápidamente. El software proporciona varias herramientas de estimación (Estimador SPT y herramientas de estimación parcial para cada propiedad utilizando métodos y ecuaciones científicas). En SnailPlus podemos agregar directamente Registros SPT y Registros CPT, que pueden ser utilizados desde el software para estimar diversas propiedades del suelo. Definir lista de tipos de suelo Definir lista de estratigrafías (sondeos) Herramientas de estimación de propiedades del suelo Registros SPT Registros CPT

Modelo Wizard de SnailPlus se puede utilizar para crear cualquier superficie inclinada con todas las etapas de construcción, excavaciones e instalación de clavos de suelo y revestimientos en minutos. Podemos usar las pestañas del asistente para definir todos los parámetros del proyecto (parámetros de la superficie inclinada, clavos de suelo - placas de cabeza y secciones estructurales de hormigón proyectado, opciones de etapa y estándares de diseño). El Asistente crea el modelo automáticamente, ahorrándonos mucho tiempo y esfuerzo para la creación inicial.

HelixPile ha implementado muchos códigos y estándares internacionales de diseño para el diseño y análisis (estructural y geotécnico) de los pilotes helicoidales. En HelixPile podemos realizar un diseño de servicio o con factores utilizando normas de EE.UU. y Europa. Podemos seleccionar y cambiar fácilmente entre varios códigos estructurales de EE.UU., Europa, Australia y China. ACI 318-11 (Miembros de Hormigón Armado) ASD 1989 (Diseño por Esfuerzos Admisibles - Miembros de Acero) AASHTO LRFD 13ª Edición (Miembros de Acero) AISC 360 y 360-Admisible (2010 y 2016) Especificaciones EUROCODE 2, 7 y 8 Combinaciones de Cargas de AASHTO LRFD Códigos Europeos (DIN, BS, XP94, DM, DA) Normas Australianas (AS 3600, AS/NZS 4100) Normas Chinas (CN)

HelixPile puede diseñar tanto Pilotes Helicoidales Individuales como Grupos de Pilotes con múltiples pilotes (se requiere el módulo opcional adicional Grupos de Pilotes). El software también puede diseñar Balsas de Pilotes, considerando el efecto combinado del suelo bajo la balsa (módulo adicional a nuestra opción de Grupo de Pilotes). Pilotes Helicoidales Individuales Tapas de Pilotes Rectangulares Tapas de Pilotes Triangulares Tapas de Pilotes Circulares Tapas de Pilotes Hexagonales Tapas de Pilotes Octagonales Tapas de Pilotes con Perímetro Definido por el Usuario Balsas de Pilotes

HelixPile puede realizar un diseño completo tanto vertical como lateral de pilotes helicoidales. Los pilotes helicoidales en HelixPile pueden ser de cualquier forma típica (tubos, secciones cuadradas sólidas y secciones cuadradas huecas). En cada pilote podemos definir y asignar un número ilimitado de configuraciones de hélice. Los pilotes pueden ser inyectados. Finalmente, podemos usar una carcasa externa en la cabeza del pilote, aumentando la capacidad lateral del pilote. Tubos de acero Secciones cuadradas sólidas de acero Secciones cuadradas huecas de acero Configuraciones de hélice ilimitadas por pilote Pilotes inyectados Uso de carcasa de acero externa

HelixPile puede realizar análisis tanto verticales como laterales de pilotes. HelixPile utiliza tanto los métodos de la placa individual como del cilindro, reportando los resultados más críticos. Se pueden seleccionar las ecuaciones generales y las de Helicap. Para el diseño de pilotes verticales, podemos optar por utilizar el método de Vesic o el de Meyerhoff-Hansen. HelixPile calcula y verifica el torque de instalación de los pilotes helicoidales. Para el análisis lateral de pilotes, HelixPile puede usar la carga definida en la cabeza del pilote y calcular los diagramas de momento desarrollado, cortante y desplazamiento del pilote, o puede realizar un análisis de empuje, calculando y presentando la carga lateral requerida para alcanzar un desplazamiento especificado de la cabeza del pilote. HelixPile puede realizar análisis de asentamiento. En el software podemos seleccionar uno de los criterios de aceptación de pilotes implementados, o definir nuestro propio criterio.

HelixPile es un software extremadamente fácil de usar, que ofrece una interfaz de modelo interactiva. En el área del modelo podemos crear diferentes etapas de carga y definir todos los parámetros del proyecto (cargas externas en la cabeza del pilote, propiedades de la sección del pilote, etc.) gráficamente. Todos los elementos en el área del modelo (perforación, pilote, cargas externas) pueden ser accedidos y sus propiedades pueden ser definidas a través de diálogos amigables.

HelixPile puede generar extensos informes para todas las secciones de diseño examinadas (pilotes) y etapas de carga. Los informes en HelixPile son totalmente personalizables: el usuario final siempre puede seleccionar todas las secciones del informe incluidas en el informe final. Los informes de HelixPile pueden incluir tablas y gráficos con todas las propiedades del modelo examinado y los resultados calculados. También podemos optar por incluir en el informe todas las ecuaciones de diseño estructural y el procedimiento de cálculo. Los informes de HelixPile pueden ser previsualizados, exportados a formato PDF o Word, de modo que pueden ser editados posteriormente por el usuario. Seleccione secciones de diseño para informar Seleccione etapas de construcción para informar Personalice los gráficos del informe Defina el diseño del informe Defina las secciones del informe Posibilidad de informar ecuaciones y cálculos de etapas Vista previa del informe Exportar informes en formatos PDF y Word

El Asistente de Modelo de HelixPile puede usarse para crear cualquier modelo de fundación profunda en minutos. Podemos usar las pestañas del asistente para definir todos los parámetros del proyecto (configuraciones de análisis, tipo de pilote y sección estructural, cargas externas y normas de diseño). El asistente crea automáticamente el modelo, ahorrándonos mucho tiempo y esfuerzo en la creación inicial. HelixPile cuenta con una herramienta de optimización automática de longitud. El software puede usar un paso definido para aumentar la profundidad del pilote hasta un límite de profundidad definido, calculando la capacidad de tensión y compresión axial en cada paso.

Los tipos de suelos, propiedades de suelos y estratigrafías pueden ser fácilmente definidos en HelixPile a través de diálogos amigables. En HelixPile podemos crear una lista ilimitada de suelos y definir rápidamente todas las propiedades del suelo. El software proporciona varias herramientas de estimación (Estimador SPT y herramientas de estimación parcial para cada propiedad usando métodos y ecuaciones científicas). En HelixPile podemos añadir directamente Registros SPT y Registros CPT, que pueden ser utilizados por el software para estimar diversas propiedades del suelo. Definir lista de tipos de suelo Definir lista de estratigrafías (perforaciones) Herramientas de estimación de propiedades del suelo Registros SPT Registros CPT

El software QuayWalls puede diseñar cualquier tipo de sección de muro de muelle de gravedad, calculando las presiones del suelo, agua, olas y sísmicas sobre el sistema de muro. QuayWalls se puede utilizar para el diseño y análisis de: Muros cantiléver Muros segmentados Muros de cajón de caja con zonas de relleno de suelo Muros en forma de T Muros definidos por el usuario

QuayWalls puede calcular las presiones de las olas utilizando varios métodos establecidos. Las alturas iniciales de las olas y las longitudes de onda se pueden estimar con recomendaciones implementadas, o definidas manualmente por el usuario a través de un diálogo amigable. Finalmente, QuayWalls puede estimar automáticamente las tasas de flujo de rebase, ya que puede realizar cálculos de volumen de rebase promedio utilizando las ecuaciones de PROVERBS. Goda SainFlou Manual de Ingeniería Costera 2011 Allsop PROVERBS

SnailPlus global stability of slope surfaces (simple or reinforced with soil nails). SnailPlus can calculate and report the most critical slope surface and the slope stability safety factor with the use of several scientific methods. Soil nails can be used in the slope surfaces. SnailPlus calculates the effects of the soil nails to the slope stability analysis. Método de Bishop Método Morgenstern-Price (Equilibrio Límite General) Método de Spencer Normas francesas Clouterre para el diseño de clavos de suelo

SnailPlus puede diseñar el revestimiento de shotcrete. También se pueden definir y analizar revestimientos de dos etapas (temporales y permanentes) con el software. SnailPlus realiza verificaciones en las placas de cabeza de los clavos de suelo. Diseño del revestimiento de shotcrete Revestimiento de dos etapas disponible Verificaciones de placas de cabeza

SnailPlus ha implementado diversos estándares y especificaciones para el diseño de clavos de suelo y revestimientos de shotcrete. En SnailPlus podemos seleccionar especificaciones de ACI y FHWA para el diseño estructural. En el software podemos utilizar métodos de Estado Límite de Servicio o Estado Límite Último. Método Directo ACI Métodos FHWA y FHWA LRFD LRFD WSDOT 2019 (GDM) Factores de seguridad ASD LRFD FHWA GEC-7 EUROCODE 7 - Enfoque ULS

SnailPlus puede localizar e informar sobre la superficie de talud más crítica utilizando diversos métodos de búsqueda de superficies de talud: Superficies de Talud Circulares Superficies Circulares con Cuñas Activas y/o Pasivas Método Automático de Búsqueda de Superficies Métodos de Búsqueda de Superficies Trilineales Superficies con falla tipo bloque Superficies de Talud Definidas por el Usuario

DeepFND and HelixPile are two similar, powerful software programs for the design and evaluation pile foundations. The programs can perform structural and geotechnical, lateral, and axial analysis of any foundation pile (single piles, pile groups and pile rafts).The only difference between the two programs is the available pile types. DeepFND can design all pile sections and pile types (helical and non-helical – drilled, driven, caissons, micropiles, CFA piles and more), whereas HelixPile can design only helical piles.

DeepFND and HelixPile software have implemented several structural codes used worldwide. The software do all calculations according to the selected standard and calculate the pile moment and shear capacities. All structural design checks and equations can be included in the software reports. Figure: Pile Moment, Shear and Displacement Diagrams - DeepFND

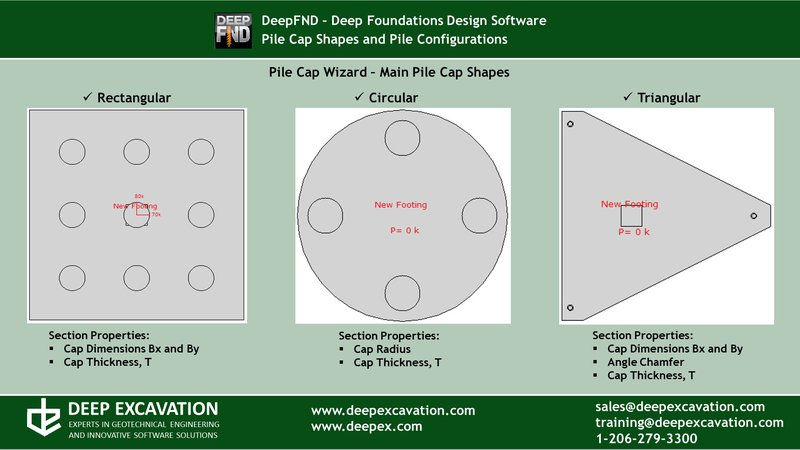

Our foundation pile design software can design single foundation piles, pile groups and pile rafts. The following pile cap shapes are available: Rectangular Pile Caps Triangular Pile Caps Circular Pile Caps Hexagonal Pile Caps Octagonal Pile Caps User-Defined Perimeter Pile Caps Pile Rafts The user can create a concrete cap of any shape and define the pile configuration (pile locations and structural sections). The program can calculate the load that is transfered on each pile, considering the pile location and analyze all piles. Figure: A Rectangular Cap with Concrete Piles - DeepFND Figure: A Circular Cap with Helical Piles - DeepFND and HelixPile

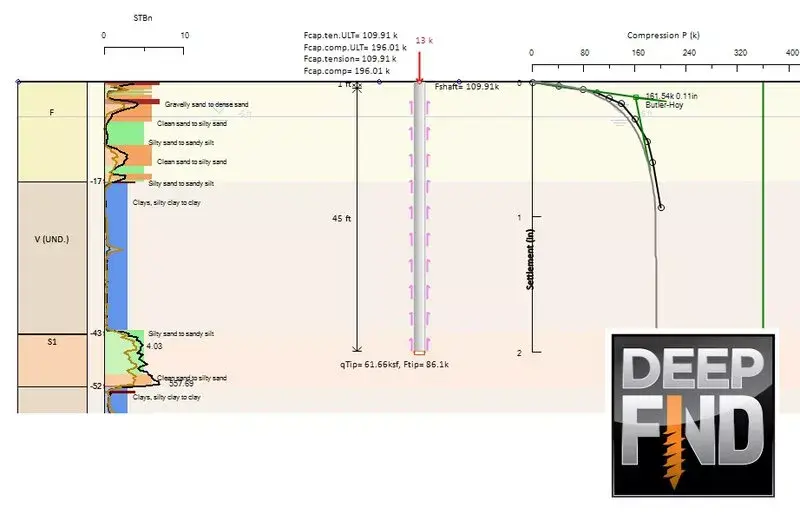

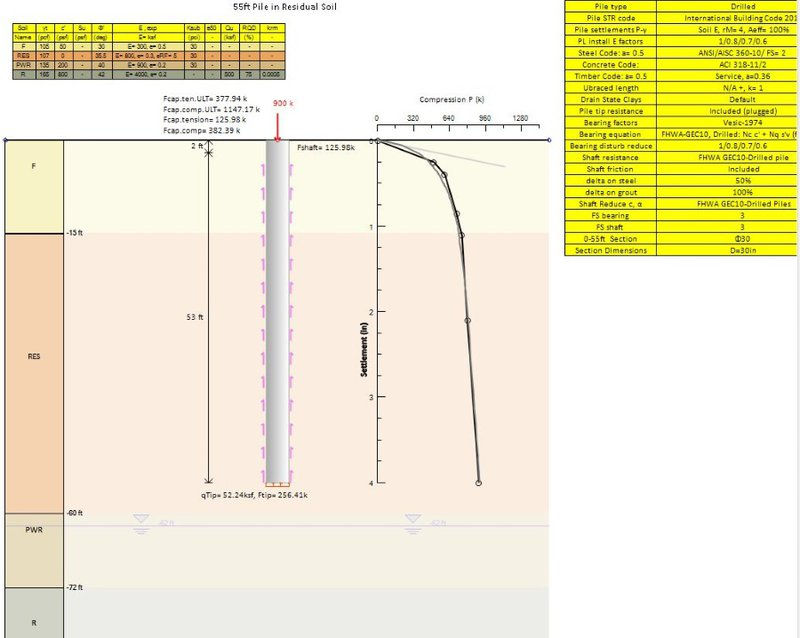

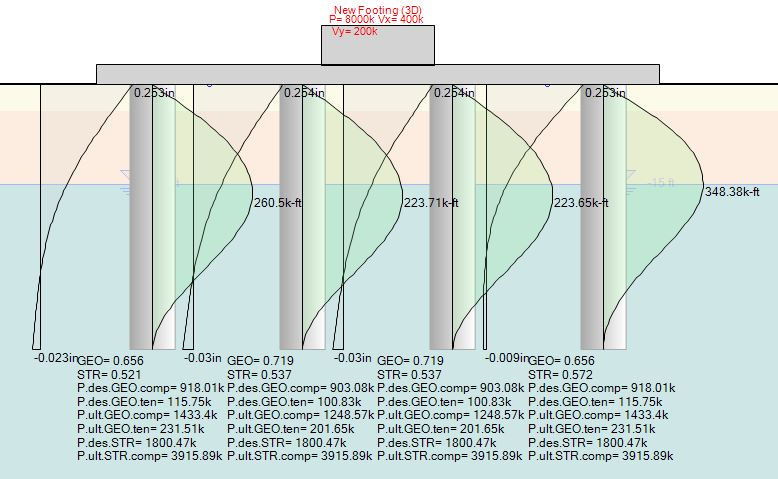

Our foundation piles design software DeepFND and HelixPile can perform axial and lateral analysis of any pile type. The programs can calculate the pile shaft resistance and the bearing capacity of the piles, taking into consideration the pile installation method. In addition, the software can do lateral pile analysis, calculating the pile displacements, moment and shear diagrams for any applied load combination on the pile head.

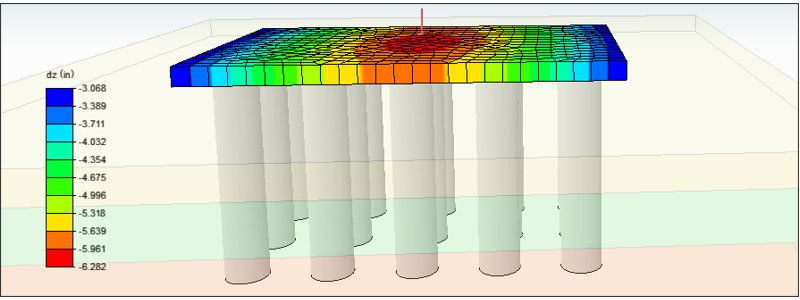

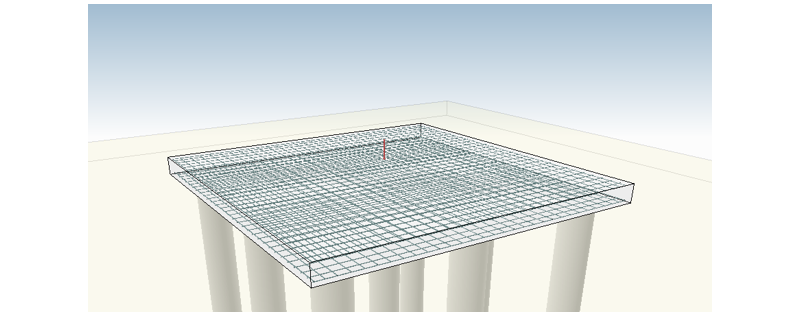

The pile cap is modelled with quadrilateral shell finite elements. The user can post process stress resultants and displacement of the cap.

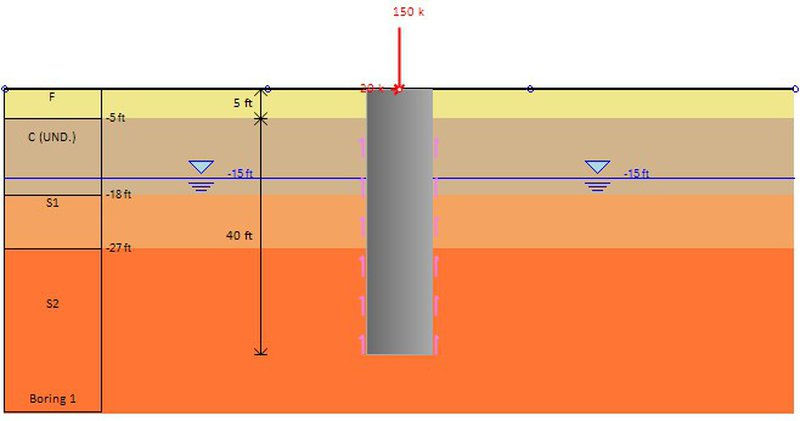

In DeepFND and HelixPile software, we can add axial loads, lateral loads and external moments on both directions on each single pile head. In addition, we can add a distrubuted lateral load along the pile (user-defined elevations and magnitude). The following list summarizes the loads that can be applied on each axis. - Axial Loads (Z Axis) In DeepFND and HelixPile we can add axial loads on the pile head. A positive axial load magnitude is a compression load (downwards) and a negative magnitude is a tension load (uplift). - Lateral Loads (X Axis) The X-Axis is along the screen. A positive magnitude is a left-to-right load, and a negative magnitude is a right-to-left load. - Lateral Loads (Y Axis) The Y-Axis is on the perpendicular direction of the screen. A positive magnitude is an inwards load, and a negative magnitude is an outwards load (from the screen to the user). - External Moments (X and Y Axis) The external moments on each direction can be defined for each stage. A positive moment magnitude is a counter-clockwise moment, a negative value is a closkwize moment.

DeepEX software can design any common pile type in minutes. The user can select the preferred pile type and define fast the wall section properties (dimensions, reinforcement, materials). The following pile types are available: Typical piles (drilled, driven, CFA, Caisons etc) can be of any typical shape (circular, square, hollow) reinforced concrete, structural steel or timber (wood). The pile can be normal or belled type. We can define composite pile sections and we can change the pile section along the pile depth. Helical piles in DeepFND can be of any typical shape (pipes, square solid and square hollow sections). In each pile we can define and assign and unlimited number of helix configurations. The piles can be grouted. Finally, we can use external casing on the pile head, increasing the pile lateral capacity. Helical piles (pipes, square solid or square hollow sections) Reinforced concrete piles (circular or square section) Prestressed Concrete & Sections with GFRP and CFRP Steel beams (H piles, pipes, channel sections) Belled type piles Timber piles (wood) Steel core piles Composite piles

In DeepFND and HelixPile software, the user can add construction stages in any foundation pile section model. The stages in our foundation pile design programs work as loading stages, we can access and define tha axial tension and compression loads, as well as, the lateral loads and external moments for different stages and the software will calculate the pile capacities for all load combinations. Figure: Pile Loading in different stages

The user can create the file in excel and then export it as tab delimited. The file can be of .txt or .cor format. The files should follow a specific format - 1st row should be parameter names, second row should be the units, and then row by row (without the first column numbering), we need to include four specific columns as presented in the image below: After the cpt log import, the user needs to press on the "Process Data" button, so the rest of the properties are estimated:

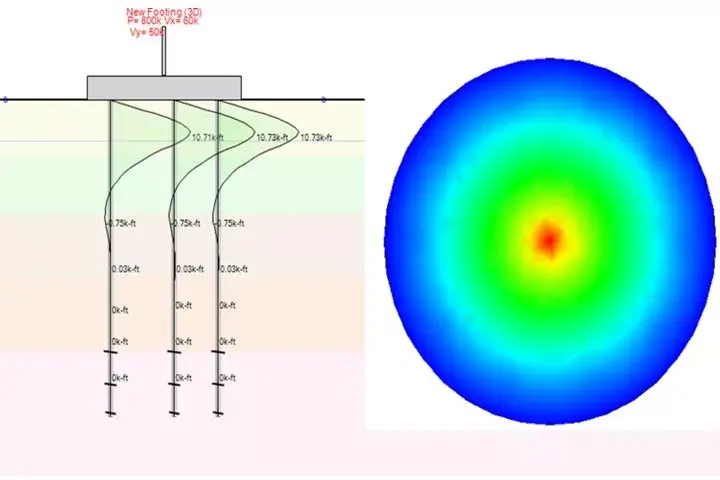

In DeepFND we can view the interaction diagrams for each concrete section. We can also view Moment and shear along the pile, with the capacity indicated with the red lines left and right of the M and Q diagrams. All diagrams, including the interaction diagrams can be included in the exported reports.

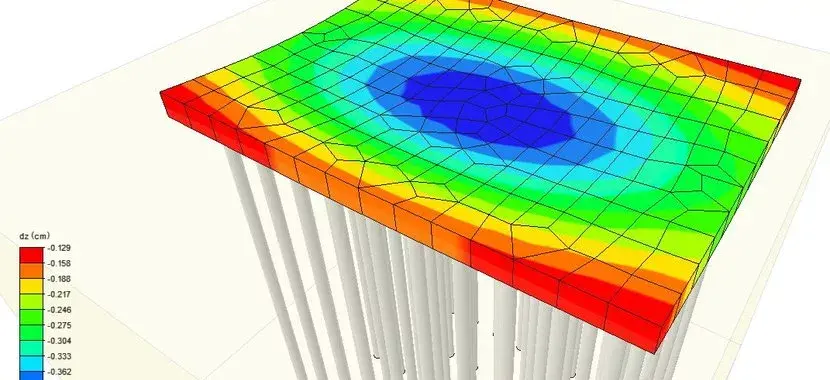

When the raft option is enabled the soil beneath the cap is considered through a non-linear Winkler base (either elastoplastic or exponential plastic formulation based on user selection). Influence of the raft on the soil is taken into account through the automatic configuration of the free length of the internal piles based on the intersection between the pile influence regions. The soil enclosed within the free length region is considered to be moving along with the cap and piles , thus shear resistance contribution along the perimeter of the piles within the free length region is considered to be zero.

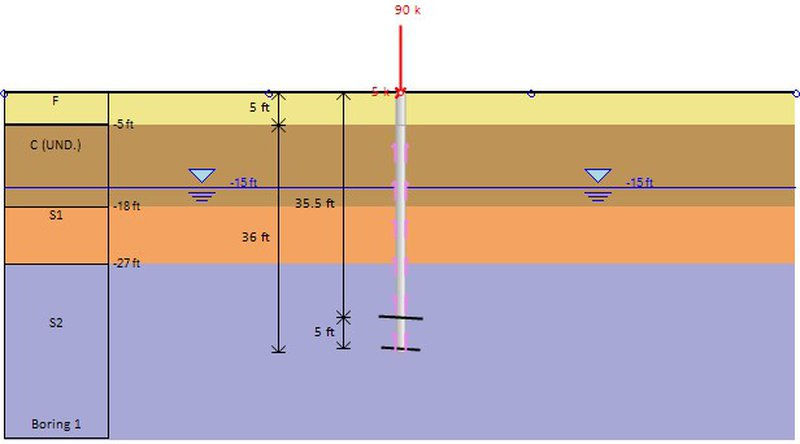

DeepFND and HelixPile software programs can design any common helical pile shape (pipes, square solid and square hollow sections). We can easily select the section shape and define the section parameters (dimensions, material properties etc). On each created pile section, we can fast generate several helix configurations, by defining the number of helixes, the helix plate diameter and thickness, and the plate spacing. All the generated helix configurations can be saved on a partial database, unique for each generated pile. Later, we can simply access and assign one of the generated helix configurations to the pile. We can select to use an external casing on any helical pile, in order to increase the lateral pile capacity. We simply need to define the casing section and the length from the pile top, where the casing is placed. The generated helical pile sections can be saved in a folder in any local device, and they can be loaded in any software file. Finally, any pile in DeepFND and HelixPile can be grouted. For grouted piles, we need to define the grout diameter, and the part of the pile which is grouted.

In DeepFND and in HelixPile, we can define several loads on a pile cap, as follows: A. Single load at the pile cap centroid This is the default option in the software Wizard. The user can automatically define the maximum axial load on the cap, the maximum lateral loads and external moments on each direction (X and Y axis), as well as the torsional moment that can be applied on the cap. B. Point Loads on User-Defined Locations This option allows the user to create load groups of point loads and define the load coordinates, as well as the magnitude of the axial load, and the lateral load and moment at every axis (X and Y). C. Area Loads on the Pile Cap This option allows the user to assign an area pressure load on the whole cap surface, or at user-defined locations. D. Linear Loads on the Pile Cap This option allows the user to assign linear loads between 2 user-defined points on the pile cap.

The maximum stress check result is the most critical of all structural and geotechnical checks. DeepFND calculates all and reports there the most critical one (biggest). In general, all checks in the program are (applied force/Capacity). So, Max Stress Check is the most critical of: 1. (Maximum Compression Load) / (Compression Capacity) (Geotechnical check) 2. (Maximum Tension Load) / (Tension Capacity) (Geotechnical check) 3. (Maximum plate reaction) / (Plate Ultimate Capacity) (Structural Check) 4. (Maximum Pile Moment) / (Pile Moment Capacity) (Structural Check)

The structural capacity is calculated in accordance to the standards selected by the user and the nature of the section (concrete, steel, timber, composite etc). The user can define the structural section (concrete piles with internal reinforcing cage, steel casing, drivel steel beams with or without concrete covers, timber piles and then the software uses the corresponding design codes.

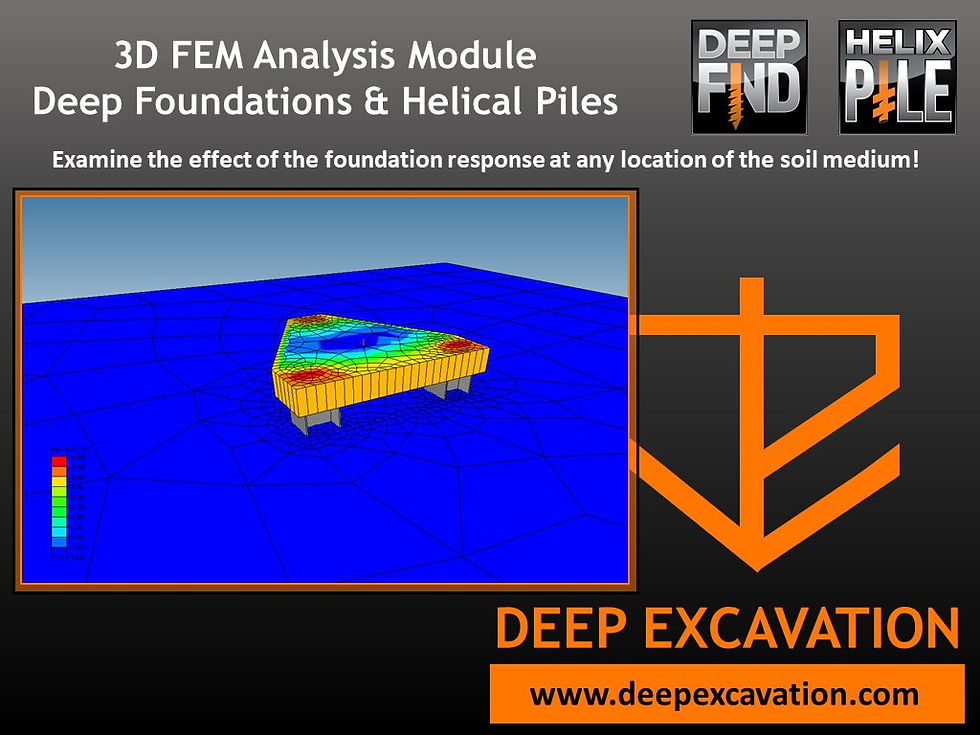

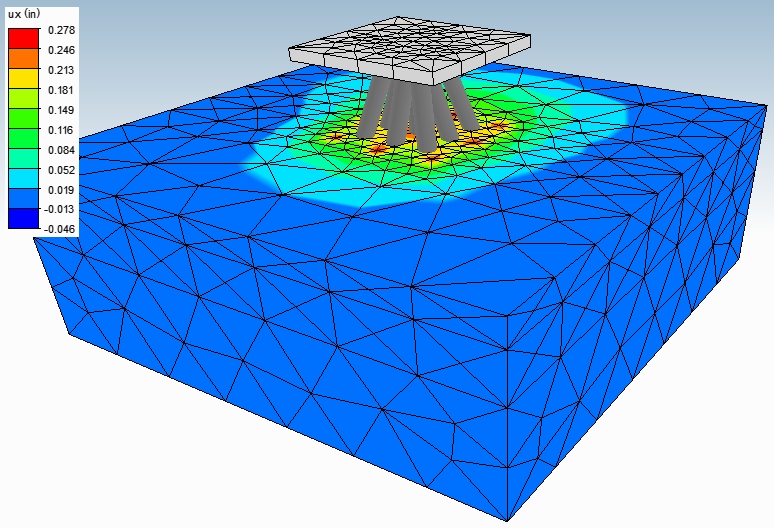

The software uses P-Y curves to simulate the soil, while an Euler-Bernoulli beam (elastic or inelastic pile behaviour with distributed plasticity along the pile) is used for the pile. A full FEM analysis engine is currently under development and will be implemented in the DeepFND/HelixPile 2021 versions.

For the lateral resistance contribution of the cap there are 2 mechanisms that need to be included, (a) the passive resistance and (b) the bottom/side friction resistance of the pilecap. We have incorporated an automatic calculation of all the lateral springs of a pile cap. The constitutive laws of the pilecap lateral springs used in the software are illustrated bellow:

The user has a number of options available for the consideration of the group interaction factors. The automatic approach corresponds to the methodology proposed in [1], however an extension has been implemented where influence between piles with different dimensions is taken into account.

DeepFND puede diseñar tanto pilotes individuales como grupos de pilotes con múltiples pilotes (se requiere el módulo opcional adicional Grupos de Pilotes). El software también puede diseñar losas sobre pilotes, considerando el efecto combinado del suelo debajo de la losa (módulo adicional a nuestra opción de grupo de pilotes). Pilotes individuales Cabezas de pilotes rectangulares Cabezas de pilotes triangulares Cabezas de pilotes circulares Cabezas de pilotes hexagonales Cabezas de pilotes octogonales Cabezas de pilotes con perímetro definido por el usuario Losas sobre pilotes

DeepFND implementa todos los métodos científicos aprobados para el diseño de pilas de cimentación profunda. Con DeepFND podemos diseñar pilas perforadas, pilas hincadas, pilas CFA, cajones, pilas perforadas con desplazamiento, micropilotes y pilotes helicoidales. Pilas Perforadas Pilas Hincadas Pilas Perforadas con Desplazamiento Pilas CFA Micropilotes Cajones Pilotes Helicoidales Normas Implementadas: FHWA GEC8 & GEC 10 AASHTO Norlund AASHTO LRFD O’Neil y Reese FHWA 1999

DeepFND incorpora muchos códigos y normas de diseño internacionales para el diseño y análisis (estructural y geotécnico) de todos los tipos de pilotes de muro. En DeepFND podemos realizar un diseño de servicio o un diseño factorizado utilizando las normas de EE. UU. y Europa. Podemos seleccionar y cambiar fácilmente entre varios códigos estructurales de EE. UU., Europa, Australia y China. ACI 318-11 y 318-19 (Miembros de Hormigón Armado) ASD 1989 (Diseño de Esfuerzo Admisible - Miembros de Acero) AASHTO LRFD 13ª Edición (Miembros de Acero) - AISC 360 y 360 Allowable (2010 y 2016) Especificaciones de EUROCODE 2, 7 y 8 AASHTO LRFD 6ª, 8ª y 9ª - PEN DOT AASHTO Códigos Europeos (DIN, BS, XP94, DM, DA) Normas Australianas (AS 3600, AS/NZS 4100) Normas Chinas (CN) Código de Edificación de NYC Normas IBC 2015

DeepFND realiza análisis de pilotes verticales y laterales e incluye varias ecuaciones de capacidad de carga. Recomendaciones sencillas le ayudan a seleccionar el método apropiado dependiendo del tipo de pilote y del método de instalación. Para pilotes regulares: DeepFND implementa múltiples normas de instalación de pilotes (FHWA GEC-8 y 10, AASHTO Norlund, IBC, Código de Edificación de NYC, AASHTO LRFD y más). Para pilotes helicoidales, el software utiliza tanto los métodos de placa individual como de cilindro, reportando el más crítico. Se pueden seleccionar las ecuaciones generales y Helicap. Para el diseño de pilotes verticales, podemos elegir usar ya sea el método de Vesic, o el método de Meyerhoff-Hansen. DeepFND calcula y verifica el torque de instalación de los pilotes helicoidales. Para el análisis lateral de pilotes, DeepFND puede usar la carga definida en la cabeza del pilote y calcular los diagramas de momento desarrollado, corte y desplazamiento del pilote, o puede realizar un análisis de empuje, calculando y presentando la carga lateral requerida para lograr un desplazamiento específico de la cabeza del pilote. DeepFND puede realizar análisis de asentamiento. En el software podemos seleccionar uno de los criterios de aceptación de pilotes implementados, o definir el nuestro.

Los tipos de suelo, las propiedades del suelo y las estratigrafías se pueden definir fácilmente en DeepFND a través de diálogos amigables para el usuario. En DeepFND podemos crear una lista ilimitada de suelos y definir todas las propiedades del suelo rápidamente. El software proporciona varias herramientas de estimación (Estimador SPT y herramientas de estimación parcial para cada propiedad utilizando métodos científicos y ecuaciones). En DeepFND podemos añadir directamente registros SPT y registros CPT, que se pueden utilizar desde el software para estimar varias propiedades del suelo. Definir lista de tipos de suelo Definir lista de estratigrafías (sondeos) Herramientas de estimación de propiedades del suelo Registros SPT Registros CPT

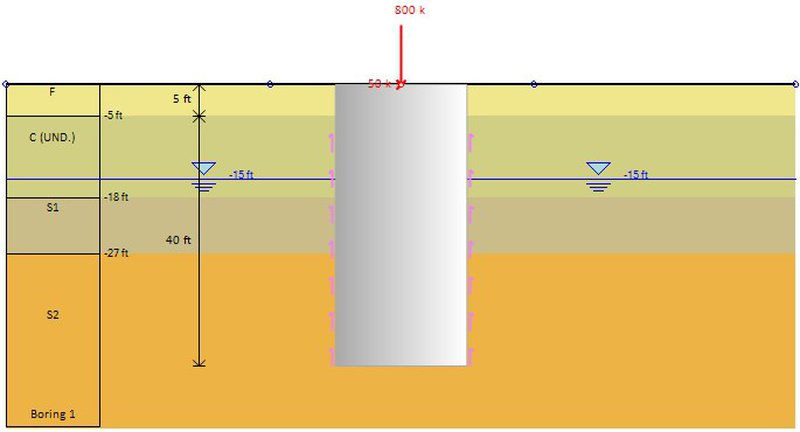

DeepFND es un software extremadamente fácil de usar, que ofrece una interfaz de modelo interactiva. En el área del modelo podemos crear diferentes etapas de carga y definir todos los parámetros del proyecto (cargas externas en la cabeza del pilote, propiedades de la sección del pilote, etc.) gráficamente. Todos los elementos en el área del modelo (sondeo, pilote, cargas externas) se pueden acceder y sus propiedades se pueden definir a través de cuadros de diálogo fáciles de usar.

El asistente de modelos DeepFND se puede utilizar para crear cualquier modelo de cimentación profunda en cuestión de minutos. Podemos utilizar las pestañas del asistente para definir todos los parámetros del proyecto (configuraciones de análisis, tipo de pilote y sección estructural, cargas externas y normas de diseño). El asistente crea el modelo automáticamente, lo que nos ahorra mucho tiempo y esfuerzo para la creación inicial. DeepFND cuenta con una herramienta de optimización automática de longitud. El software puede usar un paso definido para aumentar la profundidad de los pilotes hasta un límite de profundidad definido, calculando la capacidad de tensión y compresión axial en cada paso.

DeepFND puede generar informes extensos para todas las secciones de diseño examinadas (pilotes) y etapas de carga. Los informes en HelixPile son totalmente personalizables: el usuario final siempre puede seleccionar todas las secciones del informe incluidas en el informe final. Los informes de DeepFND pueden incluir tablas y gráficos con todas las propiedades del modelo examinado y los resultados calculados. También podemos optar por incluir en el informe todas las ecuaciones de diseño estructural y el procedimiento de cálculo. Los informes de DeepFND se pueden previsualizar, exportar a formato PDF o exportar a formato Word, para que puedan ser editados posteriormente por el usuario. Seleccionar Secciones de Diseño para Informar Seleccionar Etapas de Construcción para Informar Personalizar Gráficos de Informes Definir el Diseño del Informe Definir las Secciones del Informe Posibilidad de Informar Ecuaciones y Cálculos de Etapas Previsualizar el Informe Exportar Informes en Formatos PDF y Word

Las excavaciones profundas requieren el cumplimiento tanto de normas estructurales como geotécnicas. Te cubrimos con numerosos códigos de diseño y normas internacionales para el diseño y análisis (estructural y geotécnico) de todos los tipos de muros y sistemas de soporte. Puedes realizar un diseño de servicio o factorizado con normas estadounidenses, europeas, australianas o chinas y seleccionar y cambiar fácilmente entre varios estándares de código: ACI 318 2019 (Miembros de hormigón armado) ASD 1989 (Diseño por Esfuerzos Permisibles - Miembros de acero) AASHTO LRFD 9ª Edición (Miembros de acero) AISC 360 y 360-Allowable (2010 y 2016) Especificaciones EUROCODIGO 2, 3, 7 y 8 Combinaciones de carga AASHTO LRFD 9ª Combinaciones de carga CALTRANS LRFD 2012 Combinaciones de carga PEN DOT AASHTO 2012 Códigos europeos (DIN, BS, XP94, DM, DA) BS 6349 Partes 1-2 (Estructuras marinas-Muros de muelle) Códigos canadienses (CSA, NR24-28-2018) Normas australianas (AS 3600, AS/NZS 4100) Normas chinas (CN)

DeepEX implementa todos los métodos científicos aprobados para el diseño de proyectos de excavación profunda. Realice fácilmente un análisis clásico de equilibrio límite, un método de análisis no lineal con resortes Winkler elastoplásticos (viga sobre cimientos elastoplásticos), o un análisis c
